| 起源の場所: | 中国 |
|---|---|
| ブランド名: | ETERN |
| 証明: | RoHS |
| 最小注文数量: | 10PCS |
| 製品名: | 漏れやすいケーブル | 特徴: | 銅 |
|---|---|---|---|
| 適用: | FMの無線通信 | 質: | 容易な関係 |
| 直径: | 4.80mm 13.50mm 5.80mm | モデル: | HLRCACY |
| ハイライト: | 75オームの漏れやすいケーブル,8インチの漏れやすいケーブル,銅の漏れやすい送り装置の無線システム |
||
FMの無線通信のための漏れやすいケーブル

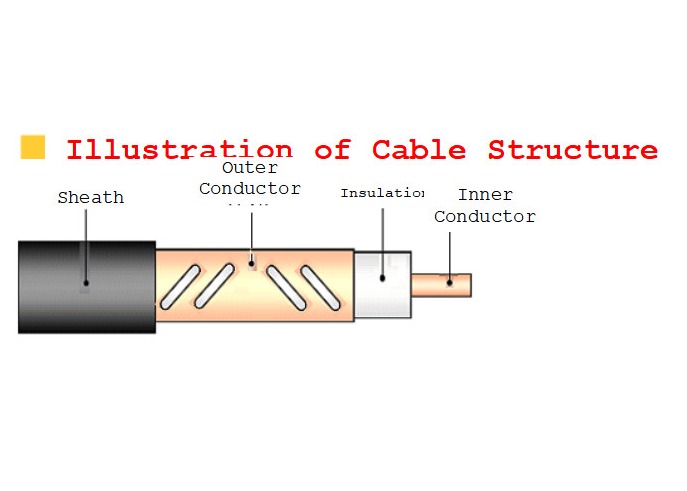

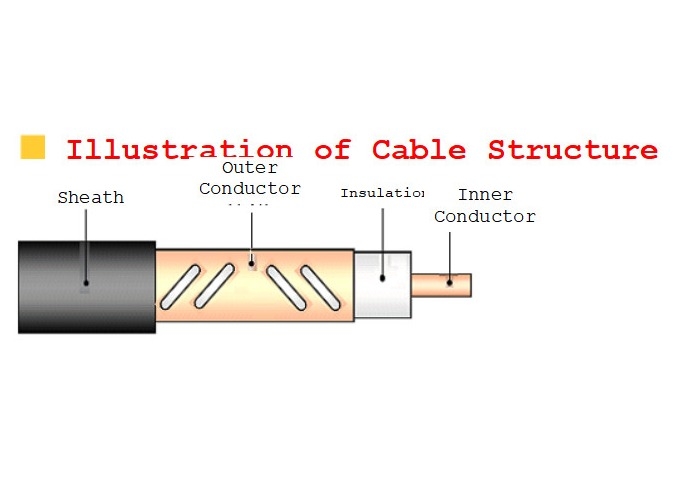

| プロダクト モデル | 内部のコンダクター | 絶縁材 |
外のコンダクター
|
外の外装
|
|||
| 材料 | 直径 | 材料 | 直径 | 材料 | 直径 | ||
|
HLRCACY （Z） - 50-12M （1/2」）
|
銅の覆われたアルミニウム ワイヤー | 4.80mm | 物理的泡立ったポリエチレンの絶縁材 | 包まれるパンチ穴の銅のストリップの着陸の端の縦方向 | 13.50mm | 黒いポリエチレンか低い煙のハロゲンなしの炎-抑制ポリオレフィン | 15.80mm |
|
HLRCTCY （Z） - 50-22M （7/8"） |
滑らかな銅管 | 9.00mm | 24.00mm | 27.80mm | |||
|
HLRCTCY （Z） - 50-32M （1-1/4」） |
滑らかな銅管 | 13.10mm | 34.00mm | 38.00mm | |||
|
HLRHTCY （Z） - 50-42M （1-5/8」） |
螺線形の波形の銅管 | 17.40mm | 44.00mm | 49.00mm | |||
| プロダクト モデル | 単一の時間の最低の曲げ半径 | 多数の時（15回）の最低の曲げ半径 | 最高の抗張抵抗 | 設置温度 | 働く温度 |
|
HLRCACY （Z） - 50-12M （1/2」） |
80mm | 150mm | 800N | -55℃~+85℃ | -40℃~+70℃ |
|
HLRCTCY （Z） - 50-22M （7/8"） |
250mm | 300mm | 1300N | ||
|
HLRCTCY （Z） - 50-32M （1-1/4」） |
400mm | 500mm | 2000N | ||
|
HLRHTCY （Z） - 50-42M （1-5/8」） |
500mm | 700mm | 2500N |
| プロダクト モデル |
HLRCACY （Z） - 50-12M （1/2」） |
HLRCTCY （Z） - 50-22M （7/8"） |
HLRCTCY （Z） - 50-32M （1-1/4」） |
HLRHTCY （Z） - 50-42M （1-5/8」） |
|
| 平均特性インピーダンス（Ω） | 50±2 | ||||
| 伝送速度 | 90% | ||||
| キャパシタンス（pF/m） | 76 | ||||
| 絶縁耐力（V、DC、1min） | 6000 | 10000 | 10000 | 15000 | |
| 最低の絶縁抵抗（MΩ·km） | 10000 | ||||
| 外装の火花テスト（V、ACの有効な価値） | 8000 | 8000 | 10000 | 10000 | |
|
縦方向の減少 dB/100m ±5% 20℃ |
75MHz | 2.0 | 1.3 | 0.8 | 0.7 |
| 150MHz | 2.4 | 1.9 | 1.2 | 1.0 | |
| 350MHz | 3.5 | 3.0 | 1.9 | 1.5 | |
|
連結損失 dB±5dB 95%、2m |
75MHz | 78 | 70 | 73 | 72 |
| 150MHz | 76 | 73 | 75 | 75 | |
| 350MHz | 75 | 69 | 70 | 69 | |
| VSWR | 75~150MHz | ≤1.30 | |||
| 320~480MHz | ≤1.30 | ||||
