| 起源の場所: | 中国 |
|---|---|
| ブランド名: | ETERN |
| 証明: | RoHS |
| 最小注文数量: | 10PCS |
| 製品名: | 漏れやすい送り装置のアンテナ | 特徴: | 容易な関係 |
|---|---|---|---|
| 適用: | 鉄道コミュニケーション | 直径: | 24.00mm 9.00mm |
| ハイライト: | GSM-Rの鉄道コミュニケーション漏れやすいケーブル,24.00mmの漏れやすいケーブル,9.00mmの漏れやすい送り装置のアンテナ |
||
GSM-Rの鉄道コミュニケーション漏れやすいケーブル24.00mm 9.00mm

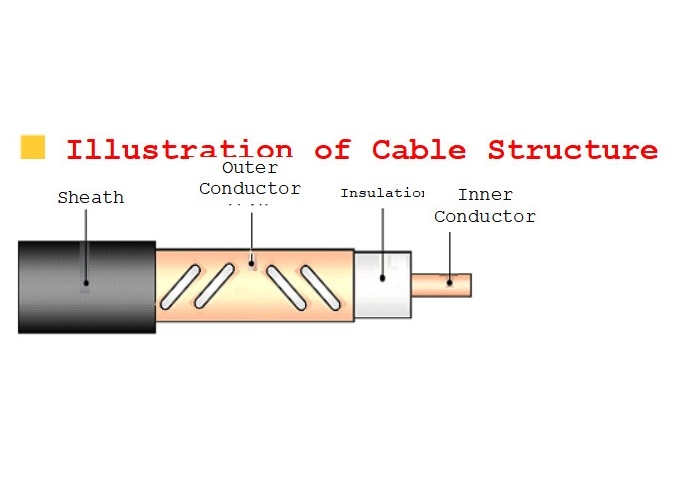

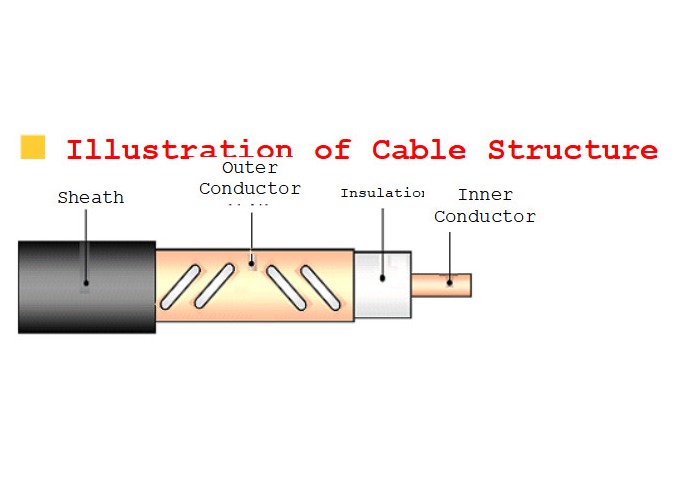

構造変数
| プロダクト モデル | 内部のコンダクター | 絶縁材 |
外のコンダクター
|
外の外装
|
||||
| 材料 | 直径 | 材料 | 直径 | 材料 | 直径 | |||
| WDZ-SLYWY-50-22 | Ⅱ |
滑らかな銅管
|
9.00mm | 物理的泡立ったポリエチレンの絶縁材 | 包まれるパンチ穴の銅のストリップの着陸の端の縦方向 | 24.00mm | 低い煙のハロゲンなしの炎-抑制ポリオレフィン | 27.50mm |
| Ⅲ | ||||||||
| WDZ-SLYWY-50-32 | Ⅱ | 滑らかな銅管 | 13.10mm | 34.00mm | 38.00mm | |||
| Ⅲ | ||||||||
| WDZ-SLYWY-50-42 | Ⅱ | 螺線形の波形の銅管 | 17.40mm | 44.00mm | 48.00mm | |||
| Ⅲ | ||||||||
| プロダクト モデル | 単一の時間の最低の曲げ半径 | 多数の時（15回）の最低の曲げ半径 | 最高の抗張抵抗 | 設置温度 | 働く温度 | |
| WDZ-SLYWY-50-22 | Ⅱ | 280mm | 550mm | 2300N | -55℃~+85℃ | -40℃~+70℃ |
| Ⅲ | ||||||
| WDZ-SLYWY-50-32 | Ⅱ | 380mm | 750mm | 3000N | ||
| Ⅲ | ||||||
| WDZ-SLYWY-50-42 | Ⅱ | 490mm | 1000mm | 1700N | ||
| Ⅲ | ||||||
| プロダクト モデル | WDZ-SLYWY-50-22 | WDZ-SLYWY-50-32 | WDZ-SLYWY-50-42 | ||||
| Ⅱ | Ⅲ | Ⅱ | Ⅲ | Ⅱ | Ⅲ | ||
| 平均特性インピーダンス（Ω） | 50±2 | ||||||
| 絶縁耐力（V、DC、1min） | 10000 | 10000 | 15000 | ||||
| 最低の絶縁抵抗（MΩ·km） | 10000 | ||||||
| 外装の火花テスト（V、ACの有効な価値） | 8000 | 10000 | 10000 | ||||
|
縦方向の減少 dB/100m ±5%の20℃ |
455~461MHz | 3.0 | — | 2.2 | — | 1.8 | — |
| 465~471MHz | |||||||
| 885~889MHz | 5.3 | 5.0 | 4.3 | 3.0 | 2.9 | 2.4 | |
| 930~934MHz | |||||||
|
連結損失 dB±5dB 95%、2m |
455~461MHz | 75 | — | 75 | — | 75 | — |
| 465~471MHz | |||||||
| 885~889MHz | 69 | 69 | 69 | 69 | 68 | 69 | |
| 930~934MHz | |||||||
| 最高VSWR | 455~461MHz | ≤1.30 | — | ≤1.30 | — | ≤1.30 | — |
| 465~471MHz | ≤1.30 | — | ≤1.30 | — | ≤1.30 | — | |
| 885~889MHz | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | |
| 930~934MHz | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | |
