移動体通信のためのコネクター50オームのRFの無線周波数の低いVSWR

移動体通信のためのコネクター50オームのRFの無線周波数の低いVSWR

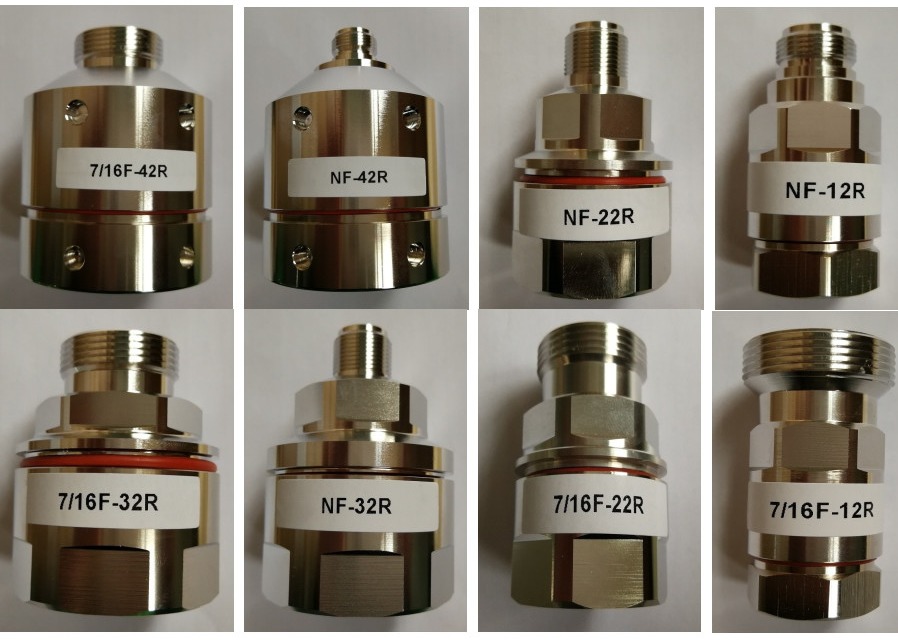

nのタイプ同軸コネクター
喧騒の同軸コネクタ

実行される標準

YD/T 1967-2018の移動体通信のための50Ω無線周波数の同軸コネクタ

GB/T 11313.1-2013の無線周波数のコネクター。パート1:一般的な指定。一般要求事項および測定方法

GB/T 11313.4-2007の無線周波数のコネクター。部4:外のコンダクターの内部の直径が付いているR.F.の同軸コネクタねじカップリング-特性インピーダンス50のオーム（タイプ7-16）との16mm （0.63）

GB/T 11313.16-2015の無線周波数のコネクター。部16:外のコンダクターの内部の直径が付いているR.F.の同軸コネクタねじカップリング-特性インピーダンス50Ω （75Ω）との7mm （0.276in） （N）タイプ

製品の機能

低いVSWR、低い挿入損失および低い相互変調;

よい取付けの容易さ性能および高い保護等級を密封する;

無線周波数および漏れやすい同軸ケーブルの電気および機械関係のために主に使用されて。

技術的な変数

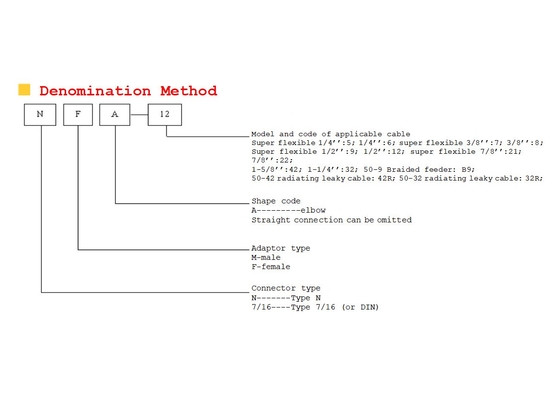

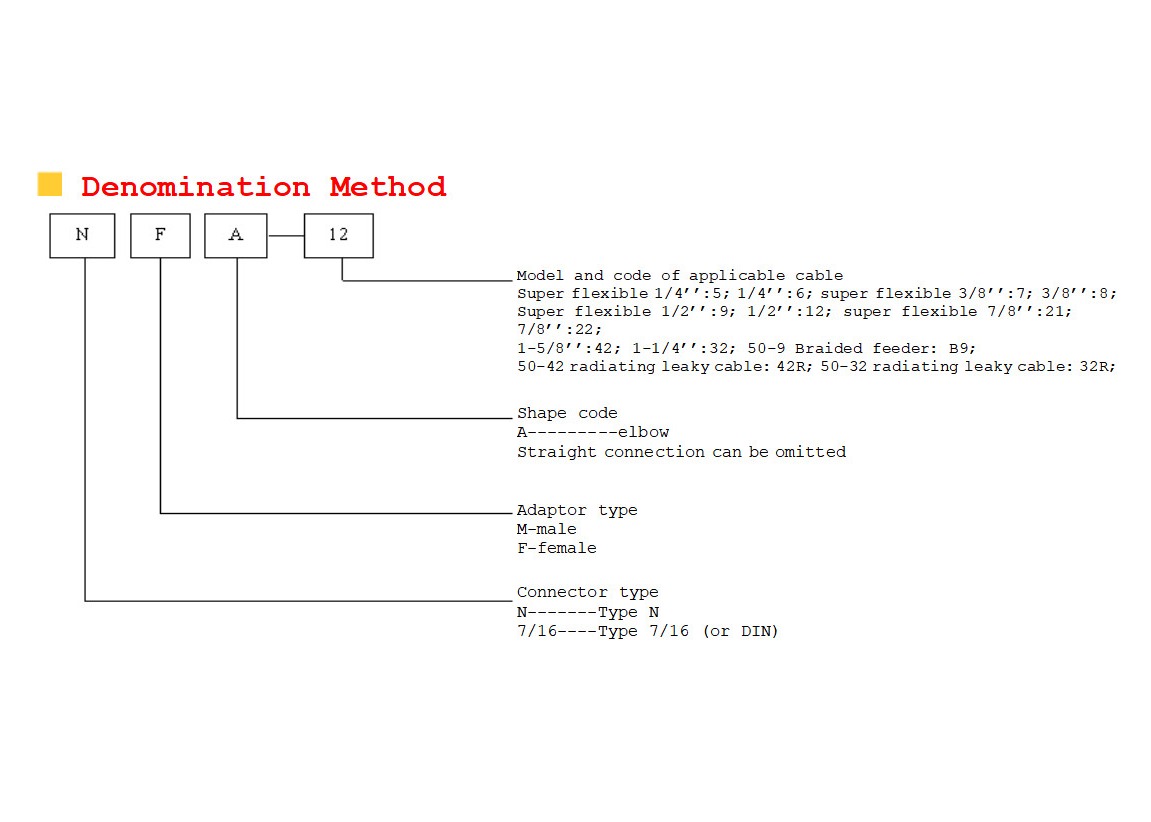

• 製品タイプ		タイプN	タイプDIN
  構造変数
  中央接触	中央ピン	銀めっきの黄銅	銀めっきの黄銅
  	中央ジャッキ	銀製のめっきされた錫の青銅	銀製のめっきされた錫の青銅
  絶縁体		PTFE	PTFE
  貝		三合金によってめっきされる黄銅	三合金によってめっきされる黄銅
  密封の部分		シリコーン ゴム	シリコーン ゴム
  電気特性
  特性インピーダンス		50Ω	50Ω
  挿入損失	900MHz	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15
  	3300~3600MHz	≤1.20	≤1.20
  接触抵抗	内部のコンダクター	≤0.80mΩ	≤0.40mΩ
  	外のコンダクター	≤0.25mΩ	≤0.20mΩ
  絶縁抵抗		≥5000mΩ	≥10000mΩ
  抵抗電圧（最低）		2.5KV	4.0KV
  定常電圧（最高）		1.4KV	2.7KV
  第三次の相互変調（2×20W）	900MHz	≤-155dBc	≤-155dBc
  	1800MHz
  機械特性
  テスト ゲージの保持力		≥0.56N	≥6N
  連結のトルク	正常なトルク	0.7~1.1Nm	20~28Nm
  	トルクの抗	≥1.7Nm	≥30Nm
  機械持久力		500回	500回
  周囲温度		-65~+160℃	-65~+160℃
