公共の移動式無線通信漏れやすいケーブル17.40mm 44.00mm

公共の移動式無線通信漏れやすいケーブル17.40mm 44.00mm

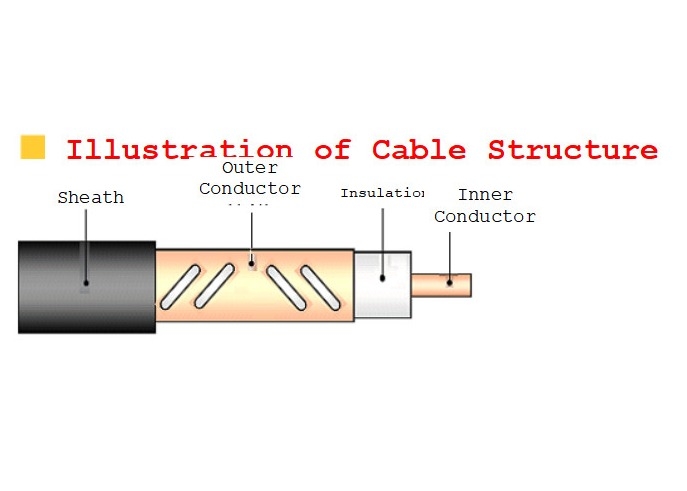

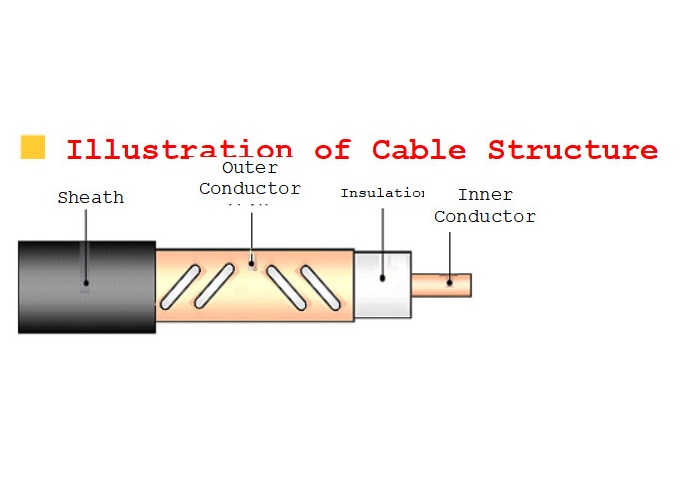

• 構造変数

• プロダクト モデル	内部のコンダクター		絶縁材	外のコンダクター		外の外装
  	材料	直径		材料	直径	材料	直径
  HLRCACY （Z） - 50-12H （1/2」）	銅の覆われたアルミニウム ワイヤー	4.80mm	物理的泡立ったポリエチレンの絶縁材	包まれるパンチ穴の銅のストリップの着陸の端の縦方向	13.50mm	黒いポリエチレンか低い煙のハロゲンなしの炎-抑制ポリオレフィン	15.80mm
  HLRCTCY （Z） - 50-22H （7/8"）	滑らかな銅管	9.00mm			24.00mm		27.80mm
  HLRCTCY （Z） - 50-32H （1-1/4」）	滑らかな銅管	13.10mm			34.00mm		38.00mm
  HLRHTCY （Z） - 50-42H （1-5/8」）	螺線形の波形の銅管	17.40mm			44.00mm		49.00mm


• 機械及び環境の特性

• プロダクト モデル	単一の時間の最低の曲げ半径	多数の時（15回）の最低の曲げ半径	最高の抗張抵抗	設置温度	働く温度
  HLRCACY （Z） - 50-12H （1/2」）	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY （Z） - 50-22H （7/8"）	250mm	300mm	1300N
  HLRCTCY （Z） - 50-32H （1-1/4」）	400mm	500mm	2000N
  HLRHTCY （Z） - 50-42H （1-5/8」）	500mm	700mm	2500N


• 電気特性

  プロダクト モデル		HLRCACY （Z） - 50-12H （1/2」）	HLRCTCY （Z） - 50-22H （7/8"）	HLRCTCY （Z） - 50-32H （1-1/4」）	HLRHTCY （Z） - 50-42H （1-5/8」）
  平均特性インピーダンス（Ω）		50±2
  伝送速度		90%
  キャパシタンス（pF/m）		76
  絶縁耐力 （V、DC、1min）		6000	10000	10000	15000
  最低の絶縁抵抗（MΩ·km）		10000
  外装の火花テスト （V、ACの有効な価値）		8000	8000	10000	10000
  縦方向の減少 dB/100m ±5% 20℃	800MHz	7.5	4.3	2.6	2.2
  	900MHz	8.2	4.7	3.0	2.3
  	1800MHz	12.8	8.6	4.9	3.5
  	1900MHz	13.5	8.9	5.5	3.7
  	2000MHz	14.2	10.0	5.7	3.9
  	2200MHz	15.2	11.5	6.1	4.5
  	2400MHz	16.5	13.3	7.6	4.9
  	2600MHz	17.3	13.9	7.8	5.8
  	2700MHz	18.2	14.4	8.1	6.5
  連結損失 dB±5dB 95%、2m	800MHz	73	78	75	71
  	900MHz	72	75	73	71
  	1800MHz	70	75	72	70
  	1900MHz	70	75	68	70
  	2000MHz	70	75	72	70
  	2200MHz	70	75	72	70
  	2400MHz	70	70	71	70
  	2600MHz	69	70	75	68
  	2700MHz	70	70	75	68
  電圧定在波比（VSWR）	690~960MHz	≤1.30
  	1700~1900MHz	≤1.30
  	1920~2050MHz	≤1.30
  	2100~2200MHz	≤1.30
  	2300~2500MHz	≤1.30
  	2560~2700MHz	≤1.30
