| 製品名: | 低頻度dcのブロック | 特徴: | 低い挿入損失、低いリターン・ロス |
|---|---|---|---|
| 適用: | 電子情報システム | 特性インピーダンス: | 50オーム |
| ハイライト: | 3000V 50オームdcのブロック,低い相互変調50オームdcのブロック,200W低頻度dcのブロック |
||

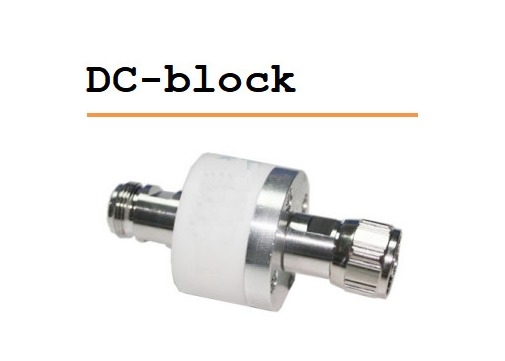

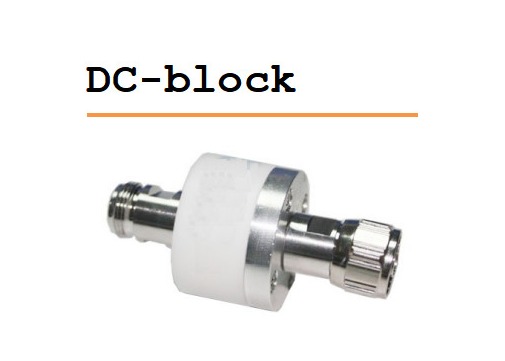

低い相互変調低頻度50オームDCのブロック200W
パフォーマンス パラメータ
| タイプ | DCのブロック | ||
| 特性インピーダンス | 50Ω | ||
| 挿入損失 | 50~1500MHz | ≤0.15dB | |
| 1500~3600MHz | ≤0.20dB | ||
| VSWR | 50~1500MHz | ≤1.10 | |
| 1500~3600MHz | ≤1.15 | ||
| 最高DCの定常電圧 | 3000V | ||
| 力 | 200W | ||
| 第三次の相互変調（2×20W） | ≤-140dBc | ||
| 分離キャパシタンス | 内部のコンダクター | 1000pF | |
| 外のコンダクター | 4000pF | ||
| 周波数範囲 | 100~6000MHz | ||
| 温度較差 | -40~+70℃ | ||
| コネクターのタイプ | NM-NF、7/16M-7/16F | ||
製品の機能
高周波無線信号伝達の影響無しのブロックDCおよび全権の頻度道、;
特別な防水および天候の抵抗力がある設計、低い挿入損失、低いリターン・ロスおよび低い相互変調;
電子情報システムのための電光および過電圧の保護。
