| 起源の場所: | 中国 |
|---|---|
| ブランド名: | ETERN |
| 証明: | RoHS |
| 最小注文数量: | 10PCS |
| 製品名: | 同軸ケーブルの漏出 | 特徴: | 広角 |
|---|---|---|---|
| 適用: | 屋内信号の適用範囲 | 証明: | RoHS |
| 直径: | 4.80mm 13.50mm 15.80mm | モデル: | HLRCACY |
| ハイライト: | 広角の放射の漏れやすい同軸ケーブル,屋内信号の適用範囲の漏れやすい同軸ケーブル,RoHSの同軸ケーブルの漏出 |
||
屋内適用範囲の広角の放射の漏れやすいケーブル

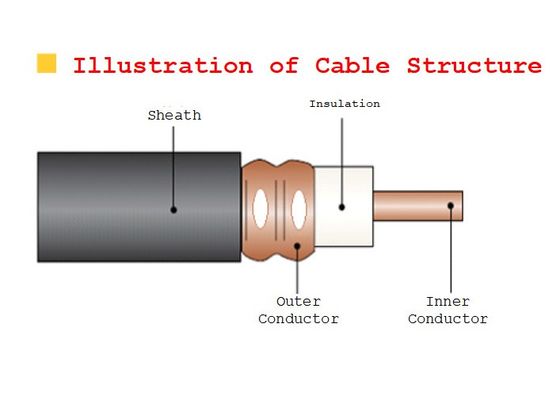

| プロダクト モデル | 内部のコンダクター | 絶縁材 |
外のコンダクター
|
外の外装
|
|||
| 材料 | 直径 | 材料 | 直径 | 材料 | 直径 | ||
|
HLRCACY （Z） - 50-12F （1/2」）
|
銅の覆われたアルミニウム ワイヤー | 4.80mm | 物理的泡立ったポリエチレンの絶縁材 | 包まれるパンチ穴の銅のストリップの着陸の端の縦方向 | 13.50mm | 黒いポリエチレンか低い煙のハロゲンなしの炎-抑制ポリオレフィン | 15.80mm |
|
HLRCTCY （Z） - 50-22F （7/8"） |
滑らかな銅管 | 9.00mm | 24.00mm | 27.80mm | |||
| プロダクト モデル | 単一の時間の最低の曲げ半径 | 多数の時（15回）の最低の曲げ半径 | 最高の抗張抵抗 | 設置温度 | 働く温度 |
|
HLRCACY （Z） - 50-12F （1/2」） |
80mm | 150mm | 800N | -55℃~+85℃ | -40℃~+70℃ |
|
HLRCTCY （Z） - 50-22F （7/8"） |
250mm | 300mm | 1300N |
| プロダクト モデル |
HLRCACY （Z） - 50-12F （1/2」） |
HLRCTCY （Z） - 50-22F （7/8"） |
|
| 平均特性インピーダンス（Ω） | 50±2 | ||
| 伝送速度 | 90% | ||
| キャパシタンス（pF/m） | 76 | ||
| 絶縁耐力（V、DC、1min） | 6000 | 10000 | |
| 最低の絶縁抵抗（MΩ·km） | 10000 | ||
| 外装の火花テスト（V、ACの有効な価値） | 8000 | 8000 | |
|
縦方向の減少 dB/100m ±5%の20℃ |
800MHz | 7.3 | 4.2 |
| 900MHz | 8.0 | 4.5 | |
| 1800MHz | 12.8 | 7.3 | |
| 1900MHz | 13.2 | 7.8 | |
| 2000MHz | 14.2 | 8.0 | |
| 2200MHz | 15.0 | 9.1 | |
| 2400MHz | 16.6 | 9.7 | |
| 2600MHz | 18.5 | 10.5 | |
| 2700MHz | 18.8 | 11.1 | |
| 3400MHz | 25.5 | 14.0 | |
| 3500MHz | 28.1 | 14.7 | |
| 3600MHz | 29.5 | 15.6 | |
|
連結損失 dB±5dB 95%、2m |
800MHz | 78 | 83 |
| 900MHz | 76 | 78 | |
| 1800MHz | 72 | 75 | |
| 1900MHz | 72 | 70 | |
| 2000MHz | 70 | 71 | |
| 2200MHz | 70 | 75 | |
| 2400MHz | 70 | 72 | |
| 2600MHz | 72 | 73 | |
| 2700MHz | 70 | 71 | |
| 3400MHz | 70 | 69 | |
| 3500MHz | 70 | 68 | |
| 3600MHz | 70 | 68 | |
| VSWR | 790~960MHz | ≤1.30 | |
| 1700~1900MHz | ≤1.30 | ||
| 1920~2050MHz | ≤1.30 | ||
| 2100~2200MHz | ≤1.30 | ||
| 2300~2500MHz | ≤1.30 | ||
| 2560~2700MHz | ≤1.35 | ||
| 3400~3600MHz | ≤1.35 | ||
