| 起源の場所: | 中国 |
|---|---|
| ブランド名: | ETERN |
| 証明: | RoHS |
| 最小注文数量: | 10PCS |
| 製品名: | lcxケーブル | 特徴: | 小型 |
|---|---|---|---|
| 適用: | 柵の運輸通信組織 | 材料: | 螺線形の波形の銅管 |
| 直径: | 1インチ | モデル: | HLRHTCY （Z） - 50-42E |
| ハイライト: | 1インチの漏れやすいケーブル,17.40mmの漏れやすいケーブル,柵の運輸通信組織のlcxケーブル |
||
柵の運輸通信組織のための漏れやすいケーブル

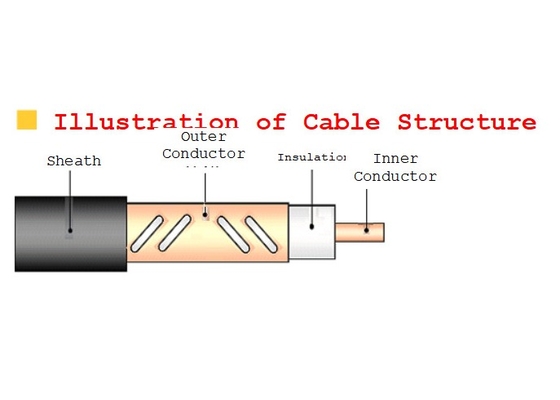

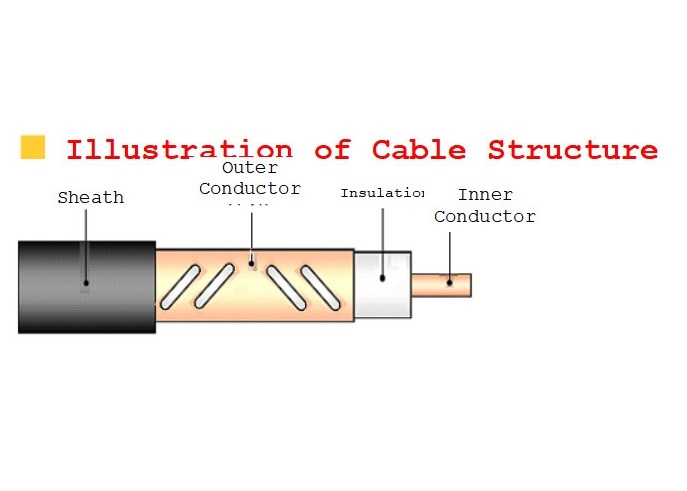

| プロダクト モデル | 内部のコンダクター | 絶縁材 |
外のコンダクター
|
外の外装
|
|||
| 材料 | 直径 | 材料 | 直径 | 材料 | 直径 | ||
|
HLRCTCY （Z） - 50-32E （1-1/4」） |
滑らかな銅管 | 13.10mm | 物理的泡立ったポリエチレンの絶縁材 | 包まれるパンチ穴の銅のストリップの着陸の端の縦方向 | 34.00mm | 黒いポリエチレンか低い煙のハロゲンなしの炎-抑制ポリオレフィン | 38.00mm |
|
HLRHTCY （Z） - 50-42E （1-5/8」） |
螺線形の波形の銅管 | 17.40mm | 44.00mm | 49.00mm | |||
機械及び環境の特性
| プロダクト モデル | 単一の時間の最低の曲げ半径 | 多数の時（15回）の最低の曲げ半径 | 最高の抗張抵抗 | 設置温度 | 働く温度 |
|
HLRCTCY （Z） - 50-32E （1-1/4」） |
400mm | 500mm | 2000N | -55℃~+85℃ | -40℃~+70℃ |
|
HLRHTCY （Z） - 50-42E （1-5/8」） |
500mm | 700mm | 2500N |
| プロダクト モデル |
HLRCTCY （Z） - 50-32E （1-1/4」） |
HLRHTCY （Z） - 50-42E （1-5/8」） |
|||
| 1 | 2 | 1 | 2 | ||
| 平均特性インピーダンス（Ω） | 50±2 | ||||
| 伝送速度 | 90% | ||||
| キャパシタンス（pF/m） | 76 | ||||
| 絶縁耐力（V、DC、1min） | 10000 | 15000 | |||
| 最低の絶縁抵抗（MΩ·km） | 10000 | ||||
| 外装の火花テスト（V、ACの有効な価値） | 10000 | 10000 | |||
|
縦方向の減少 dB/100m ±5%の20℃ |
800MHz | - | 2.7 | - | 2.2 |
| 1800MHz | 4.9 | 5.0 | 3.8 | 4.2 | |
|
連結損失 dB±5dB 95%、2m |
800MHz | - | 78 | - | 70 |
| 1800MHz | 72 | 72 | 68 | 68 | |
| VSWR | 800~900MHz | - | ≤1.30 | - | ≤1.30 |
| 1780~1810MHz | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | |
