| 起源の場所: | 中国 |
|---|---|
| ブランド名: | ETERN |
| 証明: | RoHS |
| 最小注文数量: | 10PCS |
| 支払条件: | T/T |
| 製品名: | 漏れやすいワイヤー | 適用: | 公安無線コミュニケーション |
|---|---|---|---|
| 証明: | RoHS | モデル: | HLRHTCY （Z） - 50-42P |
| ハイライト: | 柵は漏れやすいケーブルを通過する,2インチの漏れやすいケーブル,公安無線コミュニケーション漏れやすいワイヤー |
||
2インチ柵の運輸公安無線コミュニケーションのための漏れやすいケーブル ワイヤー

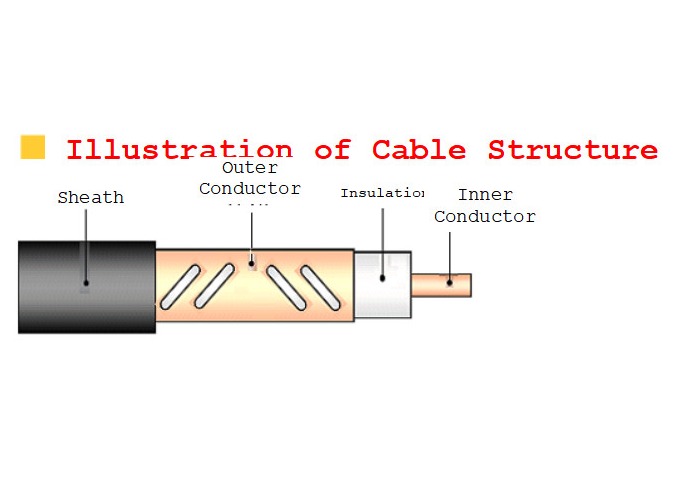

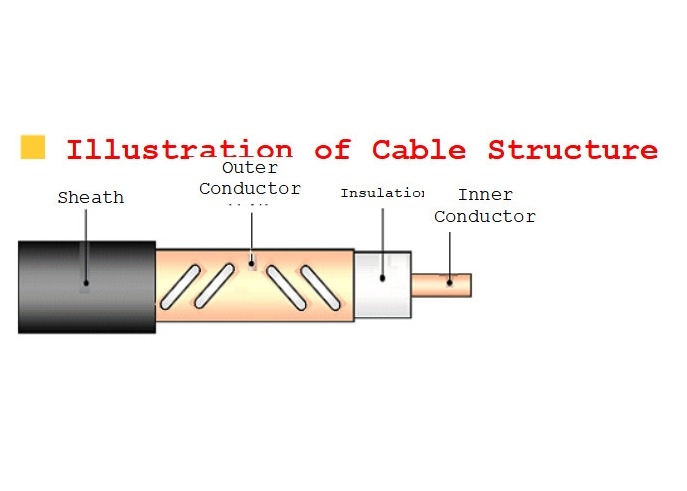

構造変数
| プロダクト モデル | 内部のコンダクター | 絶縁材 |
外のコンダクター
|
外の外装
|
|||
| 材料 | 直径 | 材料 | 直径 | 材料 | 直径 | ||
|
HLRCTCY （Z） - 50-32P （1-1/4」） |
滑らかな銅管 | 13.10mm | 物理的泡立ったポリエチレンの絶縁材 | 包まれるパンチ穴の銅のストリップの着陸の端の縦方向 | 34.00mm | 黒いポリエチレンか低い煙のハロゲンなしの炎-抑制ポリオレフィン | 38.00mm |
|
HLRHTCY （Z） - 50-42P （1-5/8」） |
螺線形の波形の銅管 | 17.40mm | 44.00mm | 49.00mm | |||
| プロダクト モデル | 単一の時間の最低の曲げ半径 | 多数の時（15回）の最低の曲げ半径 | 最高の抗張抵抗 | 設置温度 | 働く温度 |
|
HLRCTCY （Z） - 50-32P （1-1/4」） |
400mm | 500mm | 2000N | -55℃~+85℃ | -40℃~+70℃ |
|
HLRHTCY （Z） - 50-42P （1-5/8」） |
500mm | 700mm | 2500N |
| プロダクト モデル |
HLRCTCY （Z） - 50-32P （1-1/4」） |
HLRHTCY （Z） - 50-42P （1-5/8」） |
|||
| 1 | 2 | 1 | 2 | ||
| 平均特性インピーダンス（Ω） | 50±2 | ||||
| 伝送速度 | 90% | ||||
| キャパシタンス（pF/m） | 76 | ||||
| 絶縁耐力（V、DC、1min） | 10000 | 15000 | |||
| 最低の絶縁抵抗（MΩ·km） | 10000 | ||||
| 外装の火花テスト（V、ACの有効な価値） | 10000 | 10000 | |||
|
縦方向の減少 dB/100m ±5%の20℃ |
350MHz | 2.0 | 1.9 | 1.5 | 1.4 |
| 1400MHz | — | 4.2 | — | 3.5 | |
|
連結損失 dB±5dB 95%、2m |
350MHz | 70 | 70 | 73 | 75 |
| 1400MHz | — | 75 | — | 70 | |
| VSWR | 320~480MHz | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 |
| 1350~1500MHz | — | ≤1.30 | — | ≤1.30 | |
