| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | RoHS & Telcordia GR-1221-CORE |
| モデル番号: | TFF CWDMの3港 |
| 最小注文数量: | 10PCS |
| 価格: | Negotiable |
| パッケージの詳細: | 個々のパッケージ |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの50k |
| ハイライト: | 3左舷薄膜CWDM,100GHz薄膜CWDM,低い挿入損失WDM装置 |
||
|---|---|---|---|
▪低い挿入損失、低いPDL
▪高い分離
▪広い作動の波長
▪広い実用温度
▪高い信頼性および安定性
▪小型パッケージのサイズ、密集した構造およびスペース節約
▪WDMシステム
▪PONネットワーク
▪CATVリンク
指定
|
変数 |
|
単位 |
価値 |
|
|
|
作動の波長 |
|
nm |
1260~1670nm |
|
|
|
|
|
1540~1560 |
|
|
伝達バンド |
|
nm |
1524~1544&1596~1625 |
|
|
|
|
|
指定される顧客 |
|
|
|
|
1260~1360&1480~1500 |
|
|
|
反射バンド |
|
nm |
1260~1500&1550~1581&1640~1670 |
|
|
|
|
|
指定される顧客 |
|
|
伝達バンド挿入損失 |
|
dB |
≤0.6 |
|
|
反射バンド挿入損失 |
|
dB |
≤0.4 |
|
|
伝達分離 |
|
dB |
≥30 |
|
|
反射の分離 |
|
dB |
≥15 |
|
|
リターン・ロス |
|
dB |
≥50 |
|
|
指向性 |
|
dB |
≥50 |
|
|
実用温度 |
|
℃ |
-40から+85 |
注: コネクターによって測定される;ILはより悪い0.3dBであり、RLは5dBコネクターによって下がるためにである。

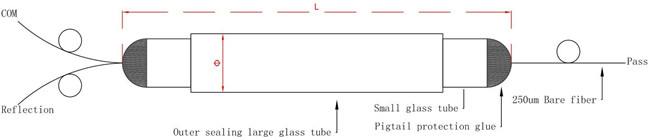

機械次元（単位:mm）
発注情報
|
FWDM - |
□ |
□□- |
□ |
□□ |
□ |
|
|
|
|
|
|
|
|
|
間隔 |
チャネル |
繊維のタイプ |
繊維の長さ |
コネクター |
|
FWDM |
1=100GHz |
C21=C21 |
1=250um SM |
00=Adapter |
1=None |
|
2=200GHz |
C22=C22 |
2=900um SM |
05=0.5m |
2=FC/UPC |
|
|
C=CWDM |
21=1221 |
3=2.0mm SM |
10=1.0m |
3=FC/APC |
|
|
X=Special |
31=1331 |
4=3.0mm SM |
15=1.5m |
4=LC/UPC |
|
|
|
...... |
|
20=2.0m |
5=LC/APC |
|
|
|
|
...... |
6=SC/UPC |
||
|
|
|
7=SC/APC |
|||
|
|
|
X=Special |
|||
|
|
|
|
|||
