| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | RoHS |
| モデル番号: | DWDMの3港装置100G C26,250,1.1m、A1,3.4X30 |
| 最小注文数量: | 10PCS |
| 価格: | Negotiable |
| パッケージの詳細: | まめ箱 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの100k |
| ハイライト: | dwdm 100つのGHzのwdmのcwdmの,テレコミュニケーションwdmのcwdmのdwdm,1611nm fwdmフィルター |
||
|---|---|---|---|

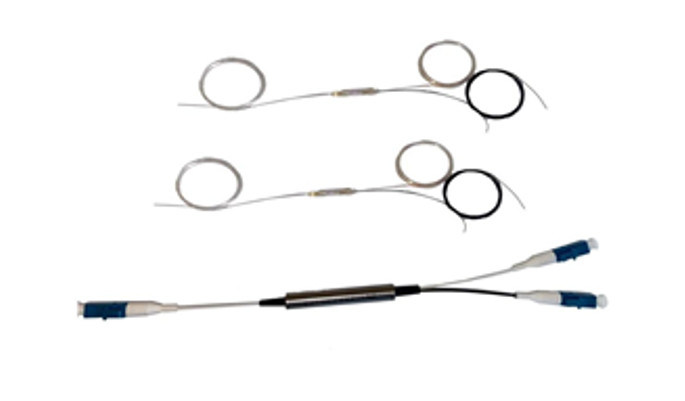

CWDMの3港装置100G CWDM、1611nm、G657A2
特徴
1. 広い実用温度
2. 高い信頼性および安定性
3. 小型パッケージのサイズ、密集した構造およびスペース節約
適用
1. WDMシステム
2. PONシステム
3. 放送有線テレビネットワーク
ETERNの3港FWDM装置は受動の波長分割多重方式モジュールで主に使用される。それは一種のTFF （薄膜フィルター）に基づいて波長分割多重方式の技術である。それにいろいろなパッケージのサイズおよび波長の選択がある。それは3つの港から成っている:COMは、渡り、反映する。FWDMとCWDMの違いはFWDMが単一の広い波長範囲チャネルの異なった波長の2つ以上の光シグナルを多重型にするか、または多重分離することができる、また増加する信号伝達速度およびコミュニケーション容量ことである。FWDM装置はテレコミュニケーションで広く利用されている、ラジオおよびテレビ、エンタープライズ ネットワーク、キャンパス ネットワークおよび他の分野
性能指定
| 変数 | 単位 | 価値 | ||
| 作動の波長 | nm | 1260~1670nm | ||
| 1540~1560 | ||||
| 伝達バンド | nm | 1524~1544&1596~1625 | ||
| 指定される顧客 | ||||
| 1260~1360&1480~1500 | ||||
| 反射バンド | nm | 1260~1500&1550~1581&1640~1670 | ||
| 指定される顧客 | ||||
| 伝達バンド挿入損失 | dB | ≤0.6 | ||
| 反射バンド挿入損失 | dB | ≤0.4 | ||
| 伝達分離 | dB | ≥30 | ||
| 反射の分離 | dB | ≥15 | ||
| リターン・ロス | dB | ≥50 | ||
| 指向性 | dB | ≥50 | ||
| 実用温度 | ℃ | -40から+85 | ||
注:1.コネクターによって測定されて;ILはより悪い0.3dBであり、RLは5dBコネクターによって下がるためにである。
機械次元（単位:mm）
発注情報
| FWDM - | □ | □□- | □ | □□ | □ |
| 間隔 | チャネル | 繊維のタイプ | 繊維の長さ | コネクター | |
| FWDM | 1=100GHz | C21=C21 | 1=250um SM | 00=Adapter | 1=None |
| 2=200GHz | C22=C22 | 2=900um SM | 05=0.5m | 2=FC/UPC | |
| C=CWDM | 21=1221 | 3=2.0mm SM | 10=1.0m | 3=FC/APC | |
| X=Special | 31=1331 | 4=3.0mm SM | 15=1.5m | 4=LC/UPC | |
| ...... | 20=2.0m | 5=LC/APC | |||
| ...... | 6=SC/UPC | ||||
| 7=SC/APC | |||||
| X=Special | |||||
