| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan Etern Optoelectronics |
| モデル番号: | ETERN 100GHz/200GHz WDMの3港TFF装置 |
| 価格: | Negotiable |
| 支払条件: | L/C、T/T |
| 通過帯域: | 平らで、広い通過帯域 | 性能: | 低い挿入損失、高い分離 |
|---|---|---|---|
| 質: | 安定性が高く、信頼性 | 実用温度: | -5 +70℃に |
| 保管温度: | -40 +85℃に | 挿入損失: | ≤0.7 dB |
| ハイライト: | 高い分離WDM装置,100GHz WDM装置,cwdm上の3左舷dwdm |
||

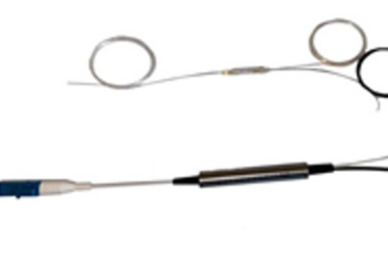

CWDM 3の港装置100GHz WDMの3港TFF装置
100GHz CWDM上の高い分離WDM装置3左舷DWDM
ETERN 100GHz/200GHz WDMの3港TFF装置は100GHz/200GHz CWDMの間隔のITUのチャネル・スペーシングで利用できる。これらの薄膜フィルター プロダクトは密閉およびエポキシなしの光学道の技術のチタニウム優秀な性能および信頼性を提供するのに利用する。
| 特徴 | 適用 |
| 平らで、広い通過帯域 | DWDMシステム |
| 安定性が高く、信頼性 | 単一のDirection/Bi方向伝達 |
| 低い挿入損失、高い分離 | CATVシステム |
性能指定
| 変数 | 単位 | 価値 | |
| チャネル | GHz | 100/200/300 | |
| 中央波長 | nm | ITU-Tの格子 | |
| 通過帯域の平坦 | dB | ≤0.5 | |
| 挿入Loss1 | タイプ。 | dB | 0.7 |
| 最高。 | 0.8 | ||
| 分極の依存した損失（PDL） | dB | ≤0.15 | |
| 隣接チャネル分離 | dB | ≥25/≥25/≥30 | |
| Non-Adjacentチャネルの分離 | dB | ≥45 | |
| リターン・ロス | dB | ≥45 | |
| 分極モード分散（PMD） | ps | ≤0.15 | |
| 指向性 | dB | ≥50 | |
| 実用温度 | ℃ | -5から+70 | |
| 保管温度 | ℃ | -40から+85 | |
注:1.コネクターによって測定されて;ILはより悪い0.3dBであり、RLは5dBコネクターによって下がるためにである。
