| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | RoHS |
| モデル番号: | DWDM/CWDMの3港装置 |
| 最小注文数量: | 10PCS |
| 価格: | Negotiable |
| パッケージの詳細: | まめ箱 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの100k |
| 通過帯域: | 平らで、広い通過帯域 | 質: | StabiHighの高いlityおよび高い信頼性 |
|---|---|---|---|
| 操作の性能: | 低い挿入損失、高い分離 | 適用: | テレコミュニケーション、エンタープライズ ネットワーク |
| チャネルいいえ。: | 2/4/8/16/32/40//44/48 | チャネル・スペーシング: | 200GHz |
| ハイライト: | 200GHz cwdmおよびdwdm,3左舷cwdmおよびdwdm,光ファイバーの広い通過帯域wdm |
||

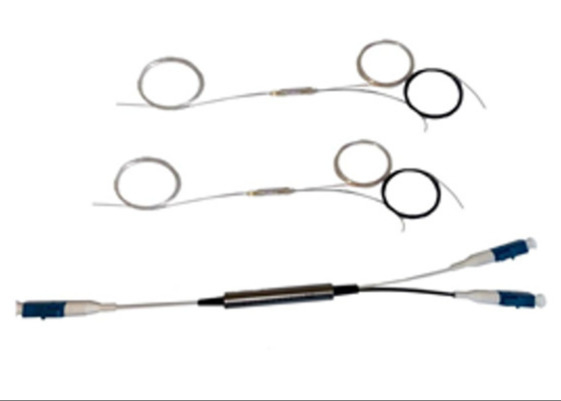

ETERN 100GHz/200GHz CWDMの3港TFF装置は100GHz/200GHz CWDMの間隔のITUのチャネル・スペーシングで利用できる。これらの薄膜フィルター プロダクトは密閉およびエポキシなしの光学道の技術優秀な性能および信頼性を提供するのに利用する。
特徴
1. 平らで、広い通過帯域
2. 安定性が高く、信頼性
3. 低い挿入損失、高い分離
適用
1. DWDMシステム
2. 単一のdirection/Bi方向伝達
3. CATVシステム
性能指定
| 変数 | 単位 | 価値 | ||
| チャネル | GHz | 100/200/300 | ||
| 中央波長 | nm | ITU-Tの格子 | ||
| 通過帯域の平坦 | dB | ≤0.5 | ||
| タイプ。 | 0.7 | |||
| 挿入損失 | dB | |||
| 最高。 | 0.8 | |||
| 分極の依存した損失（PDL） | dB | ≤0.15 | ||
| 隣接チャネル分離 | dB | ≥25/≥25/≥30 | ||
| Non-Adjacentチャネルの分離 | dB | ≥45 | ||
| リターン・ロス | dB | ≥45 | ||
| 分極モード分散（PMD） | ps | ≤0.15 | ||
| 指向性 | dB | ≥50 | ||
| 実用温度 | ℃ | -5から+70 | ||
| 保管温度 | ℃ | -40から+85 | ||
注: 1.コネクターによって測定されて;ILはより悪い0.3dBであり、RLは5dBコネクターによって下がるためにである。
機械次元（単位:mm）
発注情報
| WDM - | □ | □□- | □ | □□ | □ |
| 間隔 | チャネル | 繊維のタイプ | 繊維の長さ | コネクター | |
| WDM | 1=100GHz | C21=C21 | 1=250um SM | 00=Adapter | 1=None |
| 2=200GHz | C22=C22 | 2=900um SM | 05=0.5m | 2=FC/UPC | |
| C=CWDM | XX=1XX1 | 3=2.0mm SM | 10=1.0m | 3=FC/APC | |
| ...... | 4=3.0mm SM | 15=1.5m | 4=LC/UPC | ||
| 20=2.0m | 5=LC/APC | ||||
| ...... | 6=SC/UPC | ||||
| 7=SC/APC | |||||
| X=Special | |||||
