| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | RoHS |
| モデル番号: | AAWG-1F36-C20-0302024-MDM |
| 最小注文数量: | 2pcs |
| 価格: | Negotiable |
| パッケージの詳細: | 単一項目 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの50k |
| ハイライト: | 平屋建家屋の間隔をあける100GHz,C55 MUX DEMUX,36ch AWG MUX |
||
|---|---|---|---|

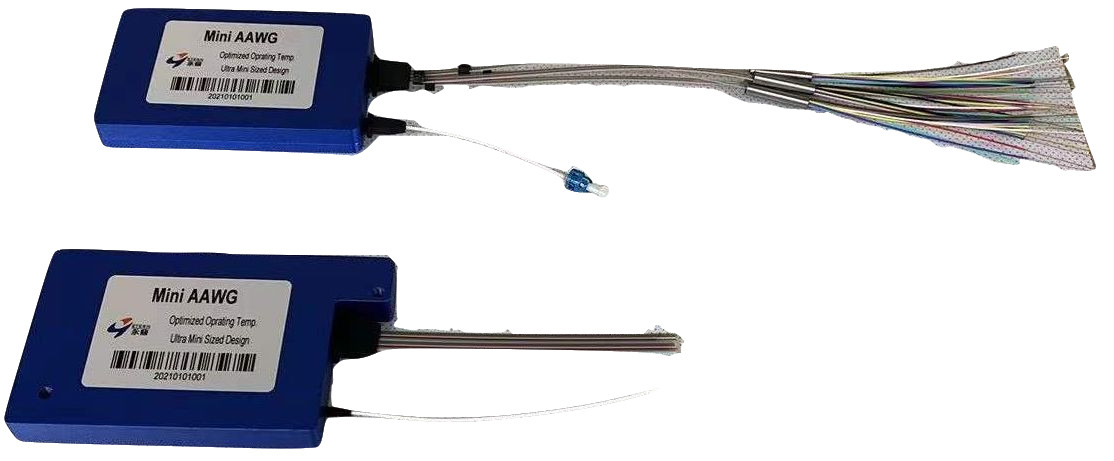

ETERNは導波管の格子（AWG）をであるCの100GHzチャネル・スペーシングでおよび必要とされた電力なしでLバンドITUの格子、作動する費用効果が大きい、高性能DWDM Mux/Demux装置配列した。Etern AAWGは繊維の低い挿入損失、優秀なチャネルの扱う分離、容易さおよび密集したパッケージの長期信頼性を提供する。プロダクトは修飾されるTelcordia GR-1221-COREおよびGR-1209-COREおよびRoHSの不平である。
機能
光学指定
| 変数 | 単位 | 価値 | |
| チャンネル番号 | 36 | ||
| チャネル・スペーシング | GHz | 100 | |
| 中心の波長 | nm | 1538.186 | 1561.419 | |
| チャネルの頻度 | THz | 192.0 ~195.5 | |
| 参照の通過帯域 | nm | ±0.1 | |
| 挿入損失 | dB | ≤5.5 | |
| 挿入損失の均等性 | dB | ≤1.5 | |
| 通過帯域のさざ波 | dB | ≤0.5 | |
| 帯域幅 | @1dB | nm | ≥ 0.4 |
| @3dB | ≥ 0.6 | ||
| 分離 | 隣接したチャネル | dB | ≥25 |
| Non-adjacentチャネル | ≥30 | ||
| 総混線 | dB | ≥21 | |
| PDL | dB | ≤0.5 | |
| PMD | ps | ≤0.5 | |
| リターン・ロス | dB | ≥40 | |
| 色彩分散 | ps/nm | ±20 | |
| 実用温度 | ℃ | -5から+65 | |
| 保管温度 | ℃ | -40から+85 | |
チャネルのリスト
| チャネル | 頻度（THz） | 波長（nm） |
| C20 | 192 | 1561.419 |
| C21 | 192.1 | 1560.606 |
| C22 | 192.2 | 1559.794 |
| C23 | 192.3 | 1558.983 |
| C24 | 192.4 | 1558.173 |
| C25 | 192.5 | 1557.363 |
| C26 | 192.6 | 1556.555 |
| C27 | 192.7 | 1555.747 |
| C28 | 192.8 | 1554.940 |
| C29 | 192.9 | 1554.134 |
| C30 | 193 | 1553.329 |
| C31 | 193.1 | 1552.524 |
| C32 | 193.2 | 1551.721 |
| C33 | 193.3 | 1550.918 |
| C34 | 193.4 | 1550.116 |
| C35 | 193.5 | 1549.315 |
| C36 | 193.6 | 1548.515 |
| C37 | 193.7 | 1547.715 |
| C38 | 193.8 | 1546.917 |
| C39 | 193.9 | 1546.119 |
| C40 | 194 | 1545.322 |
| C41 | 194.1 | 1544.526 |
| C42 | 194.2 | 1543.730 |
| C43 | 194.3 | 1542.936 |
| C44 | 194.4 | 1542.142 |
| C45 | 194.5 | 1541.349 |
| C46 | 194.6 | 1540.557 |
| C47 | 194.7 | 1539.766 |
| C48 | 194.8 | 1538.976 |
| C49 | 194.9 | 1538.186 |
| C50 | 195 | 1537.397 |
| C51 | 195.1 | 1536.609 |
| C52 | 195.2 | 1535.822 |
| C53 | 195.3 | 1535.036 |
| C54 | 195.4 | 1534.250 |
| C55 | 195.5 | 1533.465 |
| 変数 | 指定 | 単位 | |
| 繊維のタイプ | 600um緩い管繊維（TBD）とのSMF-28e | ||
| 繊維の長さ | 共通繊維 | 300 （TBD） | mm |
| リボン繊維 | 200 （TBD） | mm | |
| ファン・アウト | 200 （TBD） | mm | |
| 光学アダプター（すべての港） | LC/UPC | ||
1機械デッサン（単位を計算しなさい:mm）
図2ファン・アウト（TBD）
ラベルは製造PN、SN、日付および等を含んでいる。
