| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | GR-1221-CORE,GR-1209-CORE,RoHS |
| モデル番号: | AAWG-1G-XX-C21-0505054-MDM |
| 最小注文数量: | 2PCS |
| 価格: | Negotiable |
| パッケージの詳細: | カートン |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの150Kチャネル |
| チャネル: | 40/44/48 | チャネル・スペーシング: | 100GHZ |
|---|---|---|---|
| 挿入物の損失（タイプ。）: | 4.0dB | 1dB帯域幅: | ≥0.2 |
| 3dB帯域幅: | ≥0.4 | 実用温度: | -40から+85 |
| ハイライト: | 100GHZ AWGの多重交換装置,44CH AWGの多重交換装置,高い分離のdwdm装置 |
||

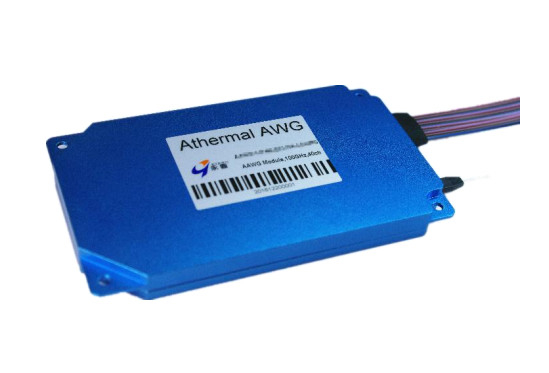

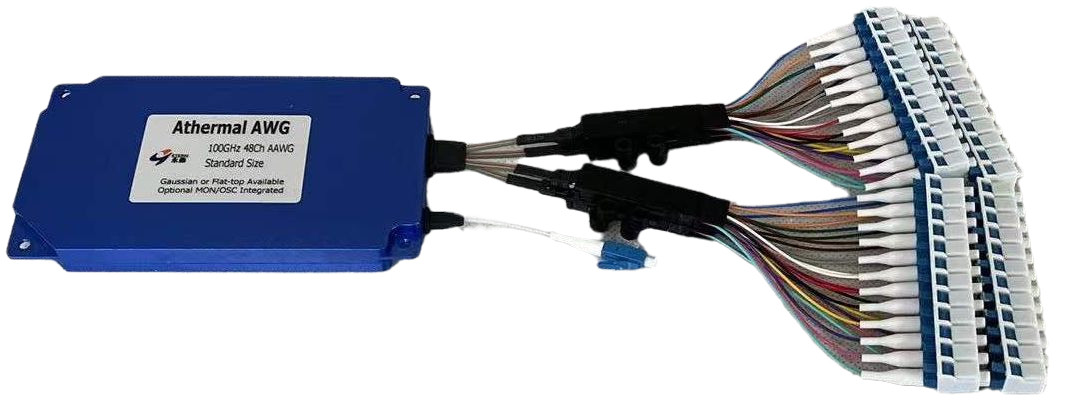

Flat-top AAWG I-T多重交換装置/デマルチプレクサーの間隔をあける100GHZ
44CH 100GHZ AWGの多重交換装置の高い分離DWDM装置
特徴:
1. 実用温度範囲上のAthermal設計
2. 小型
3. 安定性が高く、信頼性
4. 低い挿入損失、高い分離
適用:
1. WDM伝達
2. 地下鉄および長距離貨物輸送ネットワーク
記述:
ETERNは導波管の格子（AWG）をであるCの100GHzチャネル・スペーシングでおよび必要とされた電力なしでLバンドITUの格子、作動する費用効果が大きい、高性能DWDM Mux/Demux装置配列した。
Etern AAWGは繊維の低い挿入損失、優秀なチャネルの扱う分離、容易さおよび密集したパッケージの長期信頼性を提供する。プロダクトは修飾されるTelcordia GR-1221-COREおよびGR-1209-COREおよびRoHSの不平である。
指定:
| 変数 | 単位 | 価値 | |
| チャネル | 40/44/48 | ||
| チャネル・スペーシング | GHz | 100 | |
| 参照の通過帯域 | GHz | ±12.5 | |
| 波長の正確さ | pm | ±50 | |
| 挿入損失1 | タイプ。 | dB | 4.0 |
| 最高。 | 4.5 | ||
| 挿入損失の均等性 | dB | ≤1.5 | |
| 分極の依存した損失（PDL） | dB | ≤0.5 | |
| 1dB帯域幅 | nm | ≥0.2 | |
| 3dB帯域幅 | nm | ≥0.4 | |
| 隣接チャネル分離 | dB | ≥25 | |
| Non-Adjacentチャネルの分離 | dB | ≥30 | |
| 総混線 | dB | ≥22 | |
| リターン・ロス | dB | ≥40 | |
| 色彩分散（CD） | ps/nm | -20 | +20 | |
| 分極モード分散（PMD） | ps | ≤0.5 | |
| 実用温度 | ℃ | -40から+85 | |
| 保管温度 | ℃ | -40から+85 | |
発注情報:
| Athermal AWG | 間隔 | タイプ | CH数 | 始められたCH | 繊維の長さ | コネクター | 適用 | パッケージ | ||||||
| 公有地 | リボン | ファン・アウト | ||||||||||||
| AAWG | 1=100GHz | F=Flat-Top | 16=16ch | C21=C21 | 00=Adaptor | 1=None | M=Mux | M=Module | ||||||
| G=Gaussian | 32=32ch | C215=C21.5 | 05=0.5m 05=0.5m 05=0.5m | 2=FC/UPC | D=Demux | R=Rack | ||||||||
| 40=40ch | ...... | 10=1.0m 10=1.0m 10=1.0m | 3=FC/APC | MD=Mux及びDemux | ||||||||||
| 44=44ch | 15=1.5m 15=1.5m 15=1.5m | 4=LC/UPC | ||||||||||||
| 48=48ch | 20=2.0m 20=2.0m 20=2.0m | 5=LC/APC | ||||||||||||
| ...... | ...... | 6=SC/UPC | ||||||||||||
| 7=SC/APC | ||||||||||||||
| X=Special | ||||||||||||||
