| 製品名: | 保護され、非シールドケーブル | 特徴: | Alホイルは保護した |
|---|---|---|---|
| 適用: | デジタル配電盤 | 組: | 32組 |
| ハイライト: | LSZHジャケットによって保護されるケーブルの組,ALホイル保護されたケーブルの組,9.9mmの保護され、非シールドケーブル |
||

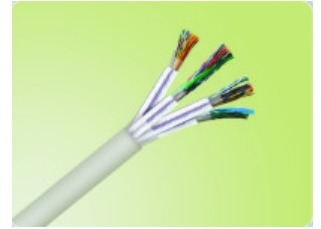

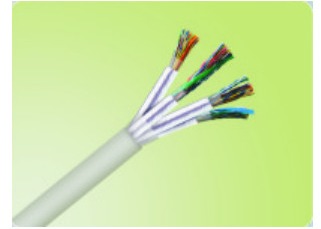

SBシリーズはケーブルで通信する（8-96Pairsは&UnShieldedケーブルを保護した）

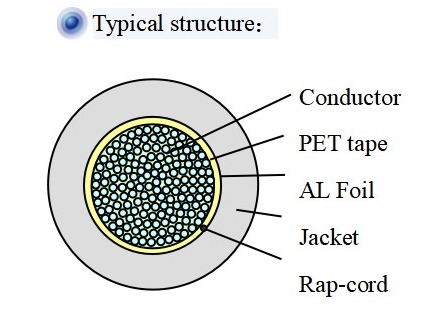

典型的な構造変数:
| タイプ | SBYV 0.4 | SBYV 0.5 | ||||||||
| 組 | 8 | 16 | 24 | 32 | 48 | 64 | 8 | 16 | 24 | 32 |
| ケーブルOD （Φmm） | 5.6 | 7.4 | 8.8 | 9.9 | 12.5 | 13.6 | 6.6 | 8.8 | 10.3 | 11.9 |
| ぬれた（kg/bool） | 47.8 | 71.5 | 96.7 | 129.3 | 192.3 | 245.7 | 82.8 | 97.2 | 152.3 | 263.5 |
| タイプ | SBYVP 0.4 | SBYVP 0.5 | ||||||||
| 組 | 8 | 16 | 24 | 32 | 64 | 96 | 8 | 16 | 24 | 32 |
| ケーブルOD （Φmm） | 6.3 | 8.1 | 9.5 | 10.6 | 14.3 | 18.2 | 7.3 | 9.5 | 11.1 | 12.6 |
| ぬれた（kg/bool） | 50.9 | 85 | 122.8 | 147.7 | 279.6 | 388 | 100.8 | 124.5 | 167.1 | 280.1 |
| プロジェクト | 性能 | 頻度 | |
| ZIN （Ω） | 100±15 | 30MHz | |
|
ATT （dB/100m） |
0.4 | 7.7 | |
| 0.5 | 6.2 | ||
| 次（dB/100m） | 42 | ||
| プロジェクト | 性能 | |
| 最少曲げ半径 | 空電 | 8D |
| 動的 | 15D | |
| 温度 | 取付け | 0~50℃ |
| 評価される | - 15℃~75℃ | |
| 貯蔵 | - 15℃~75℃ | |
| プロジェクト | 内容 |
| 適用規模 | 配線盤が付いているデジタル配電盤および交換体システムとして使用される |
| 他 |
