| 製品名: | peの絶縁材ケーブル | 特徴: | 固体裸の銅のコンダクター |
|---|---|---|---|
| 適用: | 送信のディジタル信号 | OD: | 1.5mm |
| ハイライト: | HYA53炎-抑制ケーブル,OD 1.5mmの炎-抑制ケーブル,固体peの絶縁材ケーブル |
||
炎-抑制コミュニケーション ケーブル（ZRC-HYA、ZRC-HYA53）

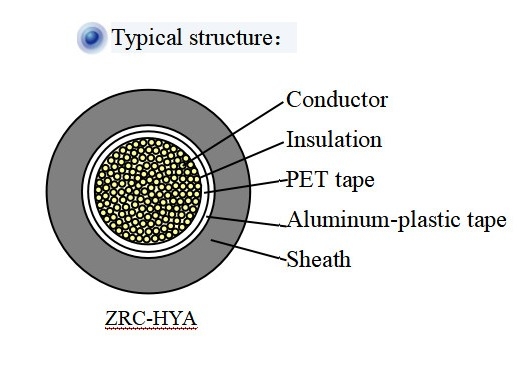

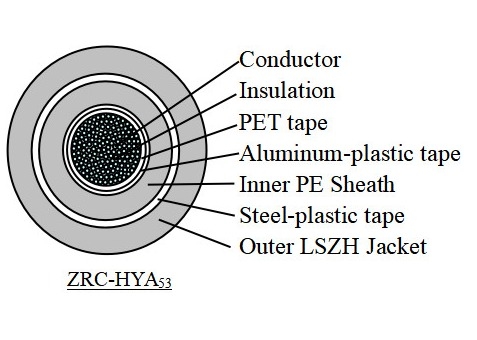

典型的な構造変数:
| タイプ |
Min. Thickness （mm） |
ケーブルOD （Φmm） |
ぬれた （kg/km） |
タイプ |
Min. Thickness （mm） |
ケーブルOD （Φmm） |
ぬれた （kg/km） |
タイプ |
| ZRC-HYA | 5×2×0.4 | 1.5 | 10.5 | 85 | 5×2×0.5 | 1.5 | 11.0 | 90 |
| 100×2×0.4 | 1.9 | 23.0 | 500 | 100×2×0.5 | 1.9 | 25.5 | 700 | |
| ZRC-HYA53 | 5×2×0.4 | 1.7 | 15.5 | 195 | 5×2×0.5 | 1.7 | 15.9 | 200 |
| 100×2×0.4 | 1.9 | 28.0 | 680 | 100×2×0.5 | 1.9 | 29.6 | 890 |
電気性能
| いいえ | プロジェクト | 単位 | 性能 |
| 1 |
コンダクターDC 抵抗+20℃ |
W/km |
コンダクターOD mm 0.4 0.5 MAX 148.0 95.0 |
| 2 |
絶縁抵抗 +20℃ DC 100~500V |
MW.km | ≥10×103 |
環境パフォーマンス
| いいえ | プロジェクト | 単位 | 性能 |
| 1 | コンダクターの延長 | % |
0.4mm:≥10 0.5mm:≥15 |
| 2 | 絶縁材の抗張trength | MPa |
≥16 |
| 3 | 絶縁材の延長 | % | ≥300 |
他:
| プロジェクト | 内容 |
| 適用規模 | の下の以下の音声、150kHz以下に、およびディジタル信号2048kbt/sのアナログ信号を送信するために使用される。ケーブルの働く温度は-30~+60℃であり、周囲温度はより少しより5℃ではない。 |
