| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | RoHS |
| モデル番号: | FLS100C101S |
| 最小注文数量: | 2PCS |
| 価格: | Negotiable |
| パッケージの詳細: | まめ箱 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの100k |
| 製品名: | QSFP28 | 波長: | 850nm |
|---|---|---|---|
| コネクター: | MTP/MPO | 保証: | 1year |
| 実用温度: | 0℃~+70℃ | ||
| ハイライト: | MTPのコネクターの光学トランシーバー モジュール,RoHSの光学トランシーバー モジュール,100gbase sr4のqsfpのトランシーバー |
||

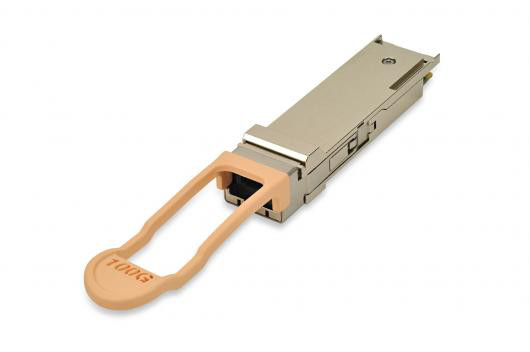

100Gbps 100M 850nm MMQSFP28光学トランシーバー
適用:
1. 100GBASE-SR4 100Gのイーサネット
記述:
100G QSFP28 SR4 （FLS100C101S）はマルチモード・ファイバ（MMF）に100ギガビットのイーサネット リンク100mまでの使用のために設計されている。それはQSFP28 MSAおよびIEEE 802.3bm 100GBASE-SR4およびCAUI-4と迎合的である。デジタル診断機能はQSFP28 MSAによって指定されるようにI2Cインターフェイスによって利用できる。それは4×25.78125Gb/s帯域幅の各方向の4つのデータ車線を統合する。電気インターフェイスは38接触の端のタイプ コネクターを使用する。光学インターフェイスは12繊維MTP/MPOのコネクターを使用する。このモジュールは証明された回路および信頼できる長い生命、高性能および一貫したサービスを提供するためにVCSELの技術を織込んでいる。
特徴:
1. ホットプラグ対応QSFP28形式要素
2. 4つのチャネルの双方向通信のトランシーバー モジュール
3. サポート103.125Gb/s総計のビット・レート
4. 4チャネル850nm VCSELの配列
5. 4つのチャネルPINのフォトディテクターの配列
6. 受信機および送信機両方チャネルの内部司令官回路
7. サポート司令官のバイパス
8. 2W最高の電力損失
9. OM3 MMFの70mおよびOM4 MMFの100mの最高のリンク長さ
10. 単一MTP/MPOの容器
11. 作動の場合の温度較差:70°Cへの0
12. 単一3.3V電源
13. 迎合的なRoHS （無鉛）
光学特徴:
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| 送信機 | |||||
| 中心の波長 | λc | 840 | 850 | 860 | nm |
| RMSの分光幅 | ∆λ | 0.6 | nm | ||
| 平均進水力（各車線） | ふくれっ面 | -8.4 | 2.4 | dBm | |
| 光学調節広さ（各車線） | OMA | -6.4 | 3 | dBm | |
| 送信機および分散の目の閉鎖（各車線） | TDEC | 4.3 | dB | ||
| 絶滅の比率 | ER | 3 | dB | ||
| 送信機（各車線）の平均進水力 | Poff | -30 | dB | ||
| 目マスクCoordinates1:X1、X2、X3、Y1、Y2、Y3 | {0.3、0.38、0.45、0.35、0.41、0.5} | ||||
| 受信機 | |||||
| 中心の波長 | λc | 840 | 850 | 860 | nm |
| OMA2の重点を置かれた受信機の感受性 | -5.2 | dBm | |||
| 受信機の入力（各車線）の平均出力 | -10.3 | 2.4 | dBm | ||
| 受信機の反射率 | RR | -12 | dB | ||
| LOSは主張する | LOSA | -30 | dBm | ||
| LOSは– OMAを非主張する | LOSD | -7.5 | dBm | ||
| LOSヒステリシス | LOSH | 0.5 | dB | ||
発注情報:
| 記述 | 部品番号。 | モデル | パッケージ | 日付率（bit/s） | 波長 | 範囲 | 上の（c） | ||
| 100G | 100Gbps 100M 850nm MMQSFP28 | FLS100C101S | 100G-SR/100M | QSFP28-MPO | 103.1G | 850nm | 100M | 0~70 | |
