| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | RoHS |
| モデル番号: | FLS100C210S |
| 最小注文数量: | 2PCS |
| 価格: | Negotiable |
| パッケージの詳細: | まめ箱 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの100k |

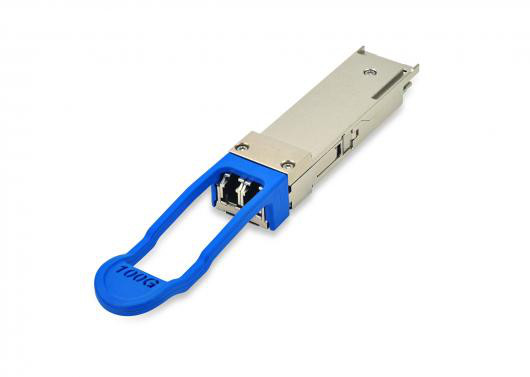

| 製品名: | QSFP28 | 波長: | 4つのCWDMチャネル（1271、1291、1311、1331 nm） |
|---|---|---|---|
| 範囲: | 10KM | コネクター: | LC |
| 保証: | 1year | 実用温度: | 0℃~+70℃ |
| ハイライト: | 100Gbps双方向通信のトランシーバー,10KMの双方向通信のトランシーバー,QSFP28 cwdm sfpモジュール |
||
特徴:
1. ホットプラグ対応QSFP28形式要素
2. 双方向通信のトランシーバー モジュール
3. 4チャネル非冷却CWDM DFB TOSAおよびPINローザ
4. 非気密の光学エンジンの設計
5. 受信機および送信機両方チャネルの内部司令官回路
6. チャネルごとの25.78125Gbpsまでのデータ転送速度
7. パワー消費量 < 3="">
8. KR4 FECのG.652 SMFのための2kmか10kmに達しなさいまで
9. 複式アパートLCの容器
10. 作動の場合の温度較差:0°Cへの70°C
11. 3.3V電源電圧
12. 迎合的なRoHS 6 （無鉛）
Applifications:
1. 100Gイーサネット
2. InfiniBand 4x EDR
3. データ センタの結合
4. 企業ネットワーキング
記述:
このプロダクトはQSFP MSA、CWDM4 MSAおよびIEEE P802.3bmの標準の部分と迎合的な光通信の適用のために設計されている100Gb/sトランシーバー モジュールである。モジュールはCWDMの光シグナルの4つのチャネルに25Gb/s電気データの4つの入力チャネルを変え、次に100Gb/s光学伝達のための単一チャネルに多重型にする。逆に受信機の側面で、モジュールはCWDMの光シグナルの4つのチャネルに100Gb/s光学入力を多重分離し、次に電気データの4つの出力チャネルにそれらを変える。
4つのCWDMチャネルの中央波長はCWDM4 MSAで定義されるCWDMの波長の格子のメンバーとして1271、1291、1311および1331 nmである。高性能非冷却CWDM DFBの送信機および高い感受性PINの受信機は100Gigabitイーサネット適用2kmまでリンクに優秀な性能を提供する。プロダクトはQSFP+のMulti-Source一致（MSA）に従って形式要素、光学/電気関係およびデジタル診断インターフェイスと設計されている。温度、湿気を含む最も粗く外的な作動条件を満たすことを設計し、EMIはinterferen
光学特徴:
| 変数 | Symbo | 分 | 典型的 | 最高 | 単位 | ノート |
|
車線の波長 |
L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 送信機 | ||||||
| SMSR | SMSR | 30 | dB | |||
| 総平均進水力 | PT | 8.5 | dBm | |||
|
平均進水力、 各車線 |
PAVG |
-6.5 |
2.5 |
dBm |
||
| OMAの各車線 | POMA | -4.0 | 2.5 | dBm | 1 | |
| TDP引くOMAの進水力 |
-5 |
dB |
||||
| TDPの各車線 | TDP | 3.0 | dB | |||
| 絶滅の比率 | ER | 3 | dB | |||
| RIN20 OMA | RIN | -130 | dB/H | |||
| 光学リターン・ロス | TOL | 20 | dB | |||
| 送信機の反射率 | RT | -12 | dB | |||
| 目マスクの座標:X1、X2、X3、Y1、Y2、Y3 |
{0.31、0.4、0.45、0.34、0.38、0.4} |
2 |
||||
| 電源遮断の平均進水の | Poff | -30 | dBm | |||
| 受信機 | ||||||
|
損傷閾値、各車線 |
THd |
3.5 |
dBm |
3 |
||
| 平均は力、各車線を受け取る | -11.5 | 2.5 | dBm | |||
| 力（OMA）、各車線を受け取りなさい |
2.5 |
dBm |
||||
| 受信機の感受性（OMA）、各車線 |
SEN |
-10.0 |
dBm |
4 |
||
| 重点を置かれた受信機の感受性（OMA）、各車線 |
-7.3 |
dBm |
5 |
|||
| LOSは主張する | LOSA | -16 | dBm | |||
| LOS Deassert | LOSD | -14 | dBm | |||
| LOSヒステリシス | LOSH | 0.5 | 2 | dB | ||
| 受信機電気3つのdBの上部のしゃ断周波数、各車線 |
Fc |
31 |
GHz |
Odering情報:
| 記述 | 部品番号。 | モデル | パッケージ | 日付率（bit/s） | 波長 | 範囲 | 上の（c） | ||
| 100G | 100Gbps 2KM CWDM SMQSFP28 | FLS100C202S | 100G-SLR/2KM | QSFP28-LC | 103.1G | 1310nm/CWDM4 | 2KM | 0~70 | |
| 100Gbps 10KM CWDM SMQSFP28 | FLS100C210S | 100G-LR/10KM | QSFP28-LC | 103.1G | 1310nm/CWDM4 | 10KM | 0~70 | ||
| 100Gbps 10KM LWDM SMQSFP28 RX | FLS100C910S | 100G-RX | QSFP28-LC | 112G | 1310nm/LWDM4 | 10KM | 0~70 | ||
