| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | RoHS |
| モデル番号: | FLS100C910S |
| 最小注文数量: | 2PCS |
| 価格: | Negotiable |
| パッケージの詳細: | まめ箱 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの100k |
| 製品名: | QSFP28 | 波長: | 4つのLAN WDMチャネル（1295.56、1300.05、1304.58および1309.14 nm） |
|---|---|---|---|
| コネクター: | LC | 保証: | 1年 |
| 実用温度: | 0℃~+70℃ | 特徴: | 低い電力の消費<3.5W |
| ハイライト: | ホットプラグ対応の多重モードsfpモジュール,4 LWDMは多重モードsfpモジュールを運ぶ,10KMの100gbトランシーバー |
||

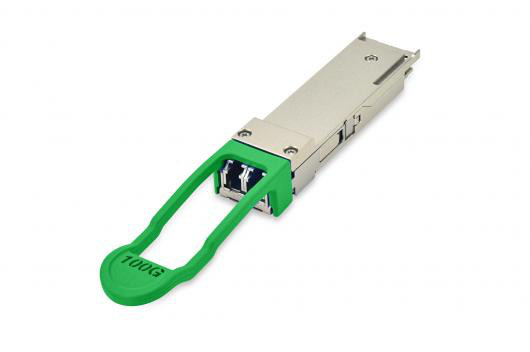

100Gbps 10KM LWDM SMQSFP28光学トランシーバー
記述:
このプロダクトはITU-Tの推薦G.959.1/G.709で指定されるIEEE P802.3baの標準およびOTU4 4I1-9D1Fの条件の100GBASE-LR4に迎合的な光通信の適用のために設計されている100Gb/sトランシーバー モジュールで、39を補う（G.sup39）。モジュールはLAN WDMの光シグナルの4つのチャネルに28Gb/s電気データの4つの入力チャネルを変え、次に100Gb/s光学伝達のための単一チャネルに多重型にする。逆に受信機の側面で、モジュールはLAN WDMの光シグナルの4つのチャネルに100Gb/s光学入力を多重分離し、次に電気データの4つの出力チャネルにそれらを変える。
4つのLAN WDMチャネルの中央波長はIEEE 802.3baで定義されるLAN WDMの波長の格子のメンバーとして1295.56、1300.05、1304.58および1309.14 nmである。高性能LAN WDM DFBの送信機を冷却し、高い感受性PINの受信機は100Gigabitイーサネット適用10kmまでリンクに優秀な性能におよび光学インターフェイスにIEEE802.3ba節88の100GBASE-LR4条件を迎合的の与える。プロダクトはQSFP+のMulti-Source一致（MSA）に従って形式要素、光学/電気関係およびデジタル診断インターフェイスと設計されている。温度、湿気およびEMIの干渉を含む最も粗く外的な作動条件を満たすことを設計した。
光学特徴:
| 100Gbps 10KM LWDM SMQSFP28 | ||||||
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート |
|
車線の波長 |
L0 | 1294.53 | 1295.56 | 1296.59 | nm | |
| L1 | 1299.02 | 1300.05 | 1301.09 | nm | ||
| L2 | 1303.54 | 14.58 | 1305.63 | nm | ||
| L3 | 1308.09 | 1309.14 | 1310.1930 | nm | ||
| 送信機 | ||||||
| SMSR | SMSR | 30 | dB | |||
| 総平均進水力 | PT | 10.5 | dBm | |||
| 平均進水力、各車線 |
PAVG |
-4.3 |
4.5 |
dBm |
||
| OMAの各車線 | POMA | -1.3 | 4.5 | dBm | 1 | |
| 進水力の相違 | Ptxのdiff | 5 | dB | |||
| OMAの進水力 | -2.3 | dBm | ||||
| TDPの各車線 | TDP | 2.2 | dB | |||
| 絶滅の比率 | ER | 4 | dB | |||
| RIN20 OMA | RIN | -130 | dB/H | |||
| 光学リターン・ロス | TOL | 20 | dB | |||
| 送信機の反射率 | RT | -12 | dB | |||
| 目マスクの座標:X1、X2、X3、Y1、Y2、Y3 |
{0.25、0.4、0.45、0.25、0.28、0.4} |
2 |
||||
| 電源遮断の平均進水の | Poff | -30 | dBm | |||
| 受信機 | ||||||
| 損傷閾値、各車線 |
THd |
5.5 |
dBm |
3 |
||
| 総平均は受け取る | 10.5 | dBm | ||||
| 平均は力、各車線を受け取る |
-10.6 |
4.5 |
dBm |
|||
| 力（OMA）、各車線を受け取りなさい |
4.5 |
dBm |
||||
| 受信機の感受性（OMA）、各車線 |
SEN |
-8.6 |
dBm |
|||
|
重点を置かれた受信機の感受性（OMA）、 各車線 |
-6.8 |
dBm |
4 |
|||
| 相違の受け取るため何れかの2つの車線（OMA）間の力を |
Prxのdiff |
5.5 |
dB |
|||
| LOSは主張する | LOSA | -18 | dBm | |||
| LOS Deassert | LOSD | -15 | dBm | |||
| LOSヒステリシス | LOSH | 0.5 | dB | |||
| 受信機電気3つのdBの上部のしゃ断周波数、各車線 |
Fc |
31 |
GHz |
|||
発注情報:
| 記述 | 部品番号。 | モデル | パッケージ | 日付率（bit/s） | 波長 | 範囲 | 上の（c） | ||
| 100G | 100Gbps 100M 850nm MMQSFP28 | FLS100C101S | 100G-SR/100M | QSFP28-MPO | 103.1G | 850nm | 100M | 0~70 | |
| 100Gbps 2KM CWDM SMQSFP28 | FLS100C202S | 100G-SLR/2KM | QSFP28-LC | 103.1G | 1310nm/CWDM4 | 2KM | 0~70 | ||
| 100Gbps 10KM CWDM SMQSFP28 | FLS100C210S | 100G-LR/10KM | QSFP28-LC | 103.1G | 1310nm/CWDM4 | 10KM | 0~70 | ||
| 100Gbps 10KM LWDM SMQSFP28 RX | FLS100C910S | 100G-RX | QSFP28-LC | 112G | 1310nm/LWDM4 | 10KM | 0~70 | ||
特徴:
1. 4つのチャネルの双方向通信のトランシーバー モジュール
2. チャネルごとの28Gbpsまでの伝達データ転送速度
3. 4 x 28Gb/s DFBベースのLAN-WDMの冷却の送信機
4. 4つのチャネルPINローザ
5. 受信機および送信機両方チャネルの内部司令官回路
6. 低い電力の消費 <3>
7. ホットプラグ対応QSFPの形式要素
8. G.652 SMFのための範囲10kmまで
9. 複式アパートLCの容器
10. 作動の場合温度0°Cへの+70°C
11. 3.3V電源電圧
12. 迎合的なRoHS 6 （無鉛）
適用:
1. IEEE 802.3ba 100GBASE LR4
2. OTN OTU4および100GE
