| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan Etern Optoelectronics |
| 証明: | Telcordia GR-1221-CORE and GR-1209-CORE qualified |
| モデル番号: | 100GHz FLAT-TOP AAWG （商業温度） |
| 最小注文数量: | 2 |
| 価格: | Negotiable |
| パッケージの詳細: | 0.2kg/pcについて、パッケージ箱のサイズは約79x45x15mmである |
| 受渡し時間: | 4週 |
| 支払条件: | L/C |
| 供給の能力: | 1ヶ月あたりの150kチャネル |
| チャネル: | 40CHの40のチャネル | チャネル・スペーシング: | 100GHz |
|---|---|---|---|
| 挿入損失（典型的な）: | 5.0 dB | 1dB帯域幅: | ≥0.4nm |
| 3dB帯域幅: | ≥0.6nm | 適用: | エンタープライズ ネットワーク、キャンパス ネットワーク |
| ハイライト: | 40CH muxの多重交換装置,配列された導波管の火格子を付けるmuxの多重交換装置,商業dwdmのmuxのdemux |
||

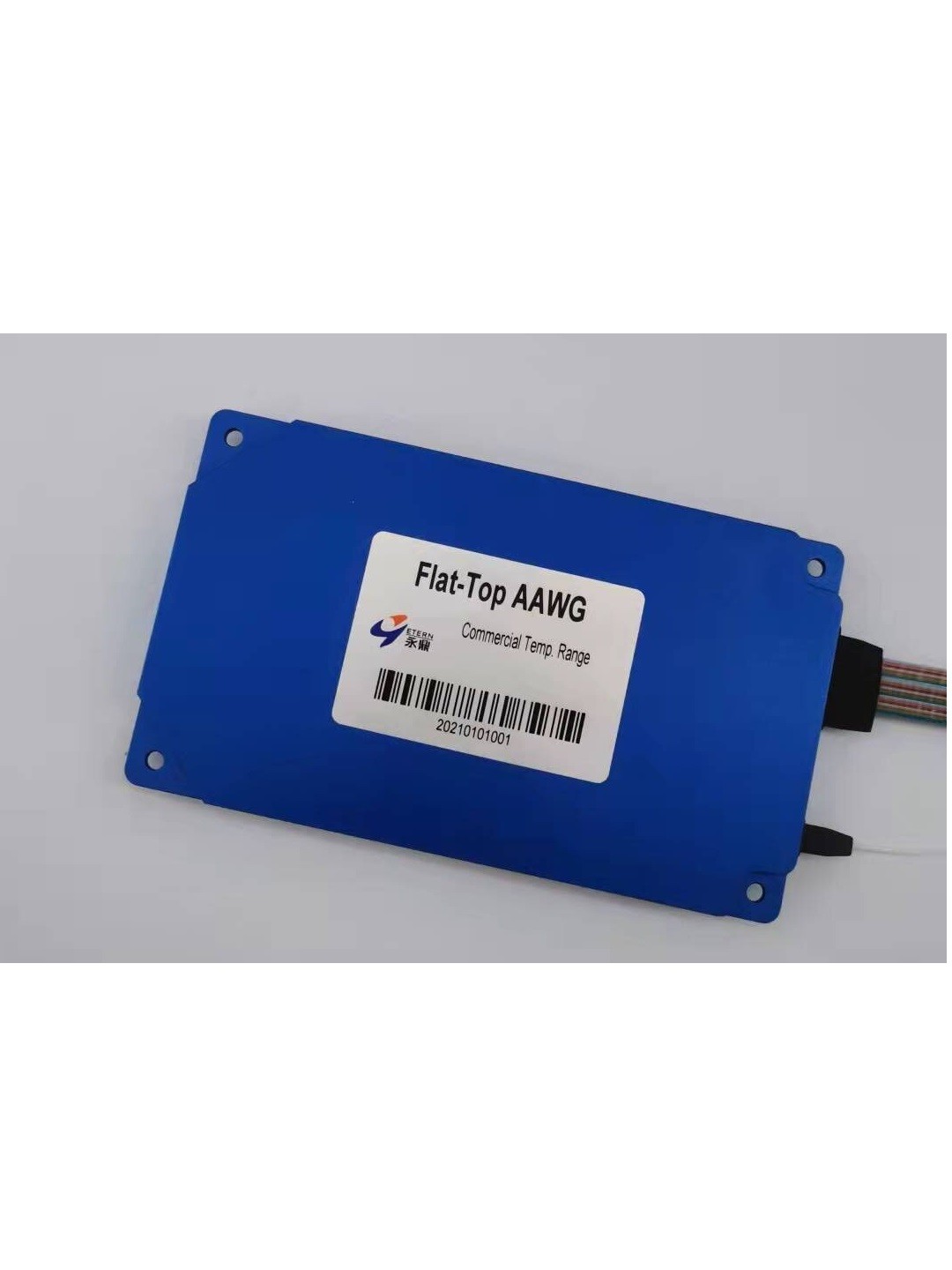

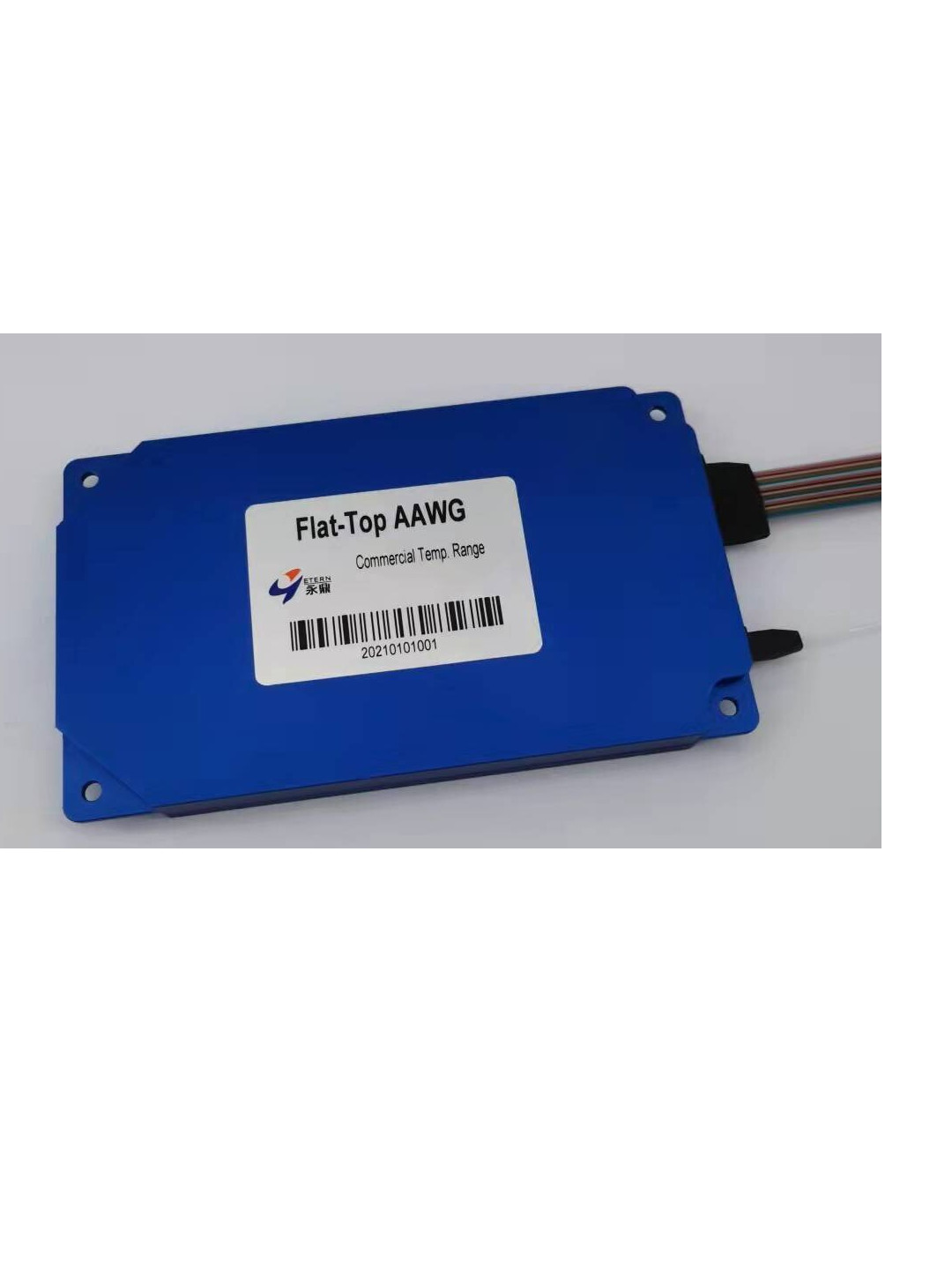

100GHz FLAT-TOP Athermal AWG （商業温度） -配列された導波管の格子
| 特徴 | 適用 |
| 実用温度範囲上のAthermal設計 | WDM伝達 |
| 小型 | 地下鉄および長距離貨物輸送ネットワーク |
| 安定性が高く、信頼性 | |
| 低い挿入損失、高い分離 |
性能指定
| 変数 | 単位 | 価値 | |
| チャネル | 40/44/48 | ||
| チャネル・スペーシング | GHz | 100 | |
| 参照の通過帯域 | GHz | ±12.5 | |
| 波長の正確さ | pm | ±50 | |
| 挿入Loss1 | タイプ。 | dB | 5.0 |
| 最高。 | 5.5 | ||
| 挿入損失の均等性 | dB | ≤1.5 | |
| 分極の依存した損失（PDL） | dB | ≤0.5 | |
| 1dB帯域幅 | nm | ≥0.4 | |
| 3dB帯域幅 | nm | ≥0.6 | |
| 隣接チャネル分離 | dB | ≥25 | |
| Non-Adjacentチャネルの分離 | dB | ≥30 | |
| 総混線 | dB | ≥22 | |
| リターン・ロス | dB | ≥40 | |
| 色彩分散（CD） | ps/nm | -20 | +20 | |
| 分極モード分散（PMD） | ps | ≤0.5 | |
| 実用温度 | ℃ | -5から+65 | |
| 保管温度 | ℃ | -40から+85 | |
注:1.コネクターによってテストされて。
Muxの多重交換装置商業DWDM Mux Demuxに火格子を付ける配列された導波管
ETERNは導波管の格子（AWG）をであるCの100GHzチャネル・スペーシングでおよび必要とされた電力なしでLバンドITUの格子、作動する費用効果が大きい、高性能DWDM Mux/Demux装置配列した。Etern AAWGは繊維の低い挿入損失、優秀なチャネルの扱う分離、容易さおよび密集したパッケージの長期信頼性を提供する。プロダクトは修飾されるTelcordia GR-1221-COREおよびGR-1209-COREおよびRoHSの不平である。
