| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | GR-1221-CORE,GR-1209-CORE ,RoHS |
| モデル番号: | AAWG |
| 最小注文数量: | 2PCS |
| 価格: | Negotiable |
| パッケージの詳細: | カートン |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの150kチャネル |
| チャネル・スペーシング: | 100GHZ | 挿入損失（タイプ。）: | 5.0dB |
|---|---|---|---|
| 分極の依存した損失: | ≤0.5dB | 1dB帯域幅: | ≥0.13nm |
| 3dB帯域幅: | ≥0.19nm | 実用温度: | -5 +65℃に |
| ハイライト: | 高い分離32のチャネル多重機構,50GHz 32チャネル多重機構,デジタル回路のRoHSデマルチプレクサー |
||

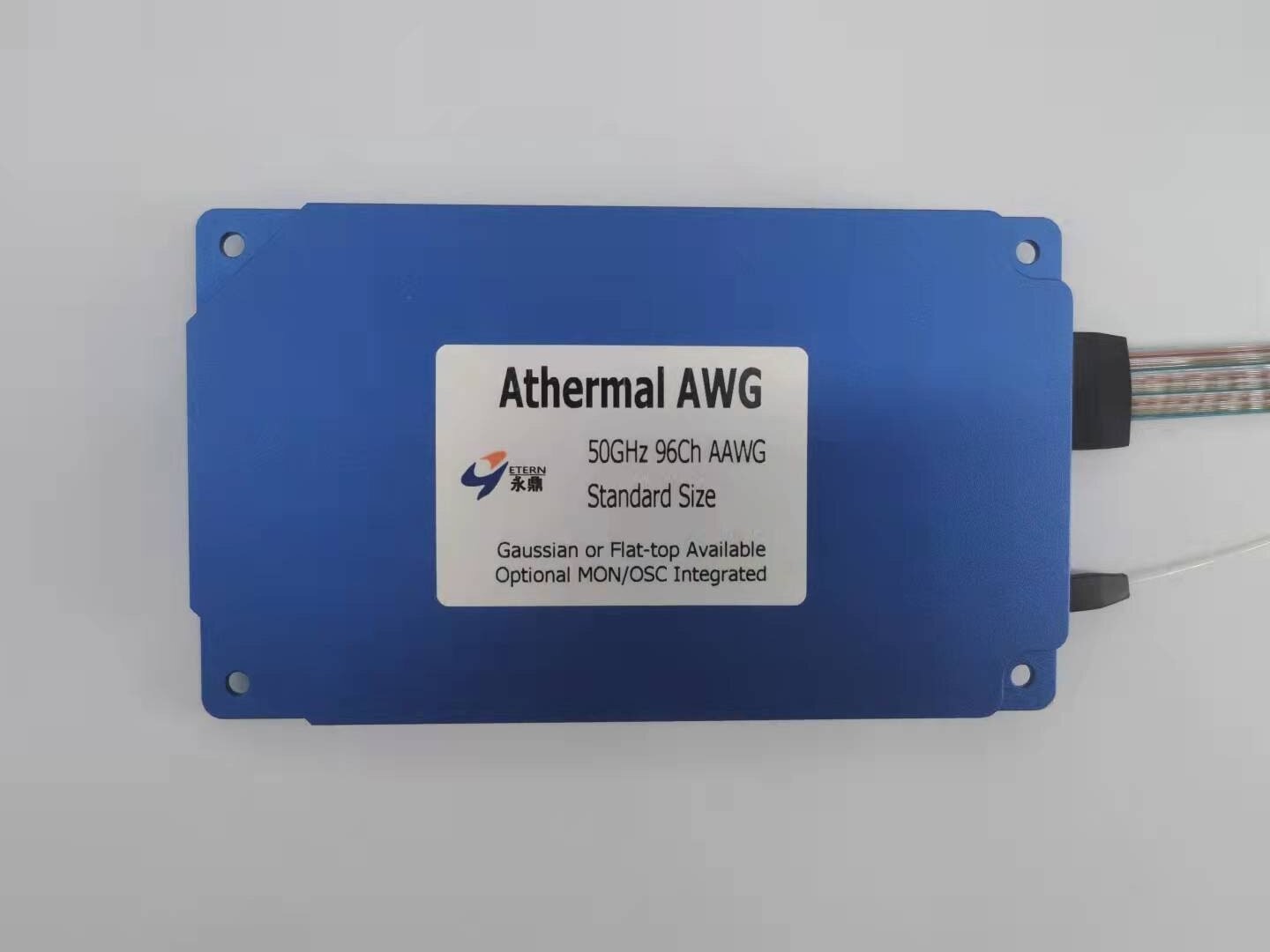

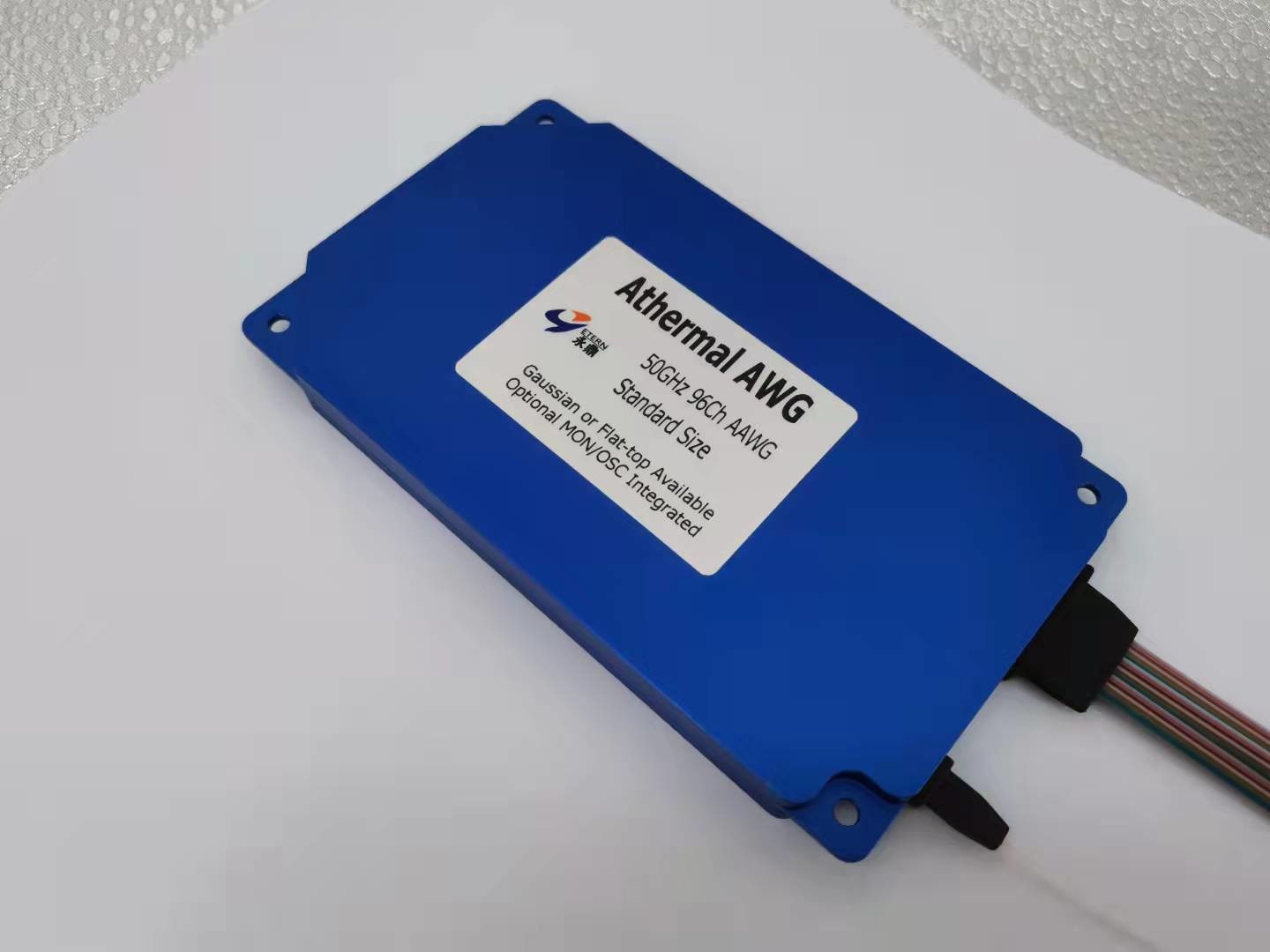

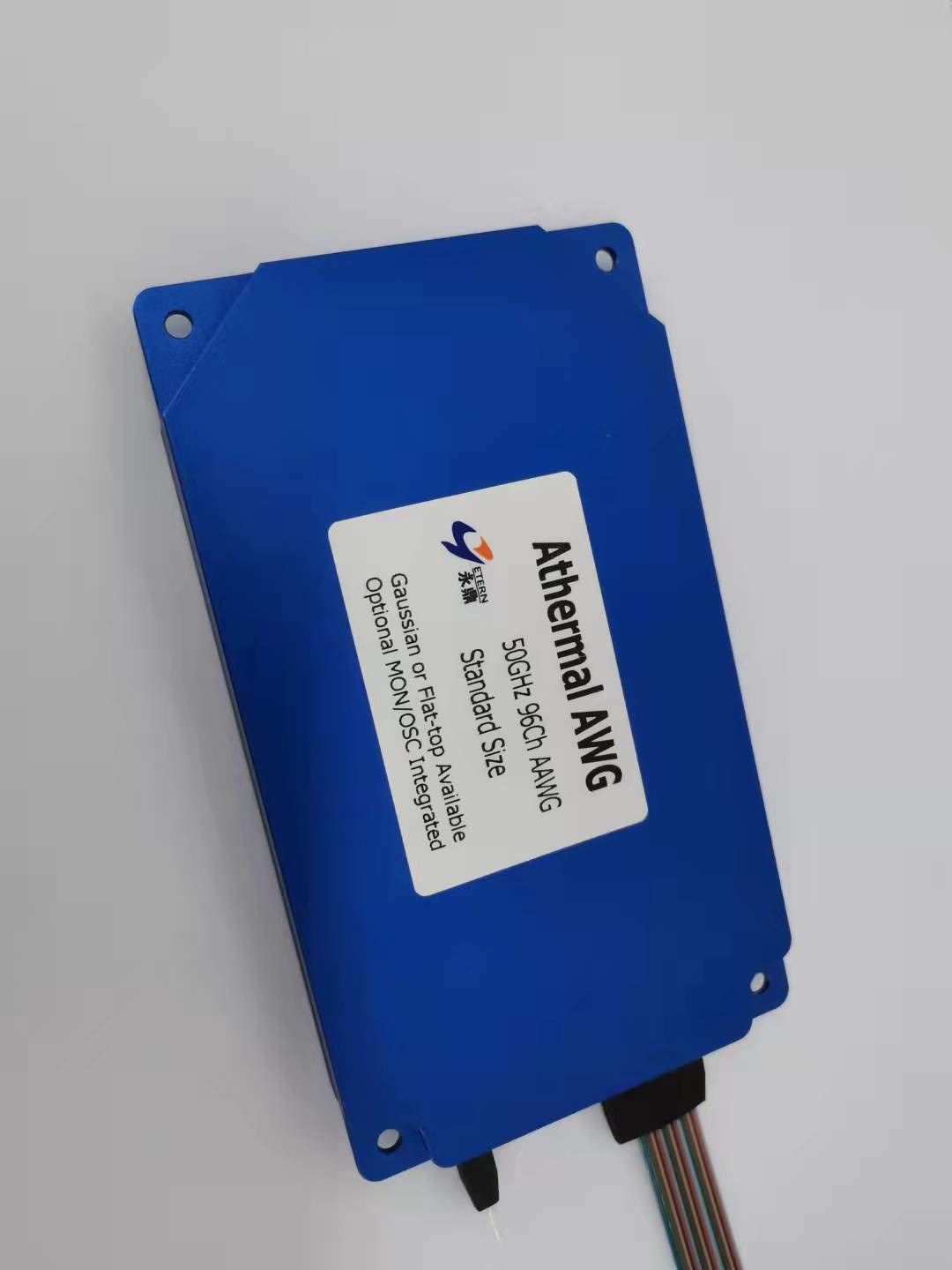

ガウスAAWG CT多重交換装置/デマルチプレクサーの間隔をあける50GHZ
特徴:
1. 実用温度範囲上のAthermal設計
2. 小型
3. 安定性が高く、信頼性
4. 低い挿入損失、高い分離
適用:
1. WDM伝達
2. 地下鉄および長距離貨物輸送ネットワーク
記述:
ETERNは導波管の格子（AWG）をであるCの50GHzチャネル・スペーシングでおよび必要とされた電力なしでLバンドITUの格子、作動する費用効果が大きい、高性能DWDM Mux/Demux装置配列した。
Etern AAWGは繊維の低い挿入損失、優秀なチャネルの扱う分離、容易さおよび密集したパッケージの長期信頼性を提供する。プロダクトは修飾されるTelcordia GR-1221-COREおよびGR-1209-COREおよびRoHSの不平である。
性能指定
| 変数 | 単位 | 価値 | |
| チャネル | 80 | ||
| チャネル・スペーシング | GHz | 50 | |
| 参照の通過帯域 | GHz | ±6.25 | |
| 波長の正確さ | pm | ±50 | |
| 挿入損失1 | タイプ。 | dB | 5.0 |
| 最高。 | 6.0 | ||
| 挿入損失の均等性 | dB | ≤1.5 | |
| 分極の依存した損失（PDL） | dB | ≤0.5 | |
| 1dB帯域幅 | nm | ≥0.13 | |
| 3dB帯域幅 | nm | ≥0.19 | |
| 隣接チャネル分離 | dB | ≥24 | |
| Non-Adjacentチャネルの分離 | dB | ≥28 | |
| 総混線 | dB | ≥21 | |
| リターン・ロス | dB | ≥42 | |
| 色彩分散（CD） | ps/nm | -30 | +30 | |
| 分極モード分散（PMD） | ps | ≤1.0 | |
| 実用温度 | ℃ | -5から+65 | |
| 保管温度 | ℃ | -40から+85 | |
注:1.コネクターによってテストされて。
機械次元（単位:mm）
発注情報:
| Athermal AWG | 間隔 | タイプ | CH数 | 始められたCH | 繊維の長さ | コネクター | 適用 | パッケージ | ||||||
| 公有地 | リボン | ファン・アウト | ||||||||||||
| AAWG | 16=16ch | C21=C21 | 00=Adaptor | 1=None | M=Mux | M=Module | ||||||||
| 5=50GHz | G=Gaussian | 32=32ch | C215=C21.5 | 05=0.5m 05=0.5m 05=0.5m | 2=FC/UPC | D=Demux | R=Rack | |||||||
| 40=40ch | ...... | 10=1.0m 10=1.0m 10=1.0m | 3=FC/APC | MD=Mux及びDemux | ||||||||||
| 44=44ch | 15=1.5m 15=1.5m 15=1.5m | 4=LC/UPC | ||||||||||||
| 48=48ch | 20=2.0m 20=2.0m 20=2.0m | 5=LC/APC | ||||||||||||
| ...... | ...... | 6=SC/UPC | ||||||||||||
| 80=80ch | 7=SC/APC | |||||||||||||
| 96=96ch | X=Special | |||||||||||||
