| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | RoHS |
| モデル番号: | AAWG-1F36-C20-0302024-MDM |
| 最小注文数量: | 1PCS |
| 価格: | negotiable |
| パッケージの詳細: | 単一項目 |
| 支払条件: | T/T |
| ハイライト: | LC/UPC AAWG,平屋建家屋AAWGの間隔をあける100GHz,C20 AWGの多重交換装置 |
||
|---|---|---|---|
記述

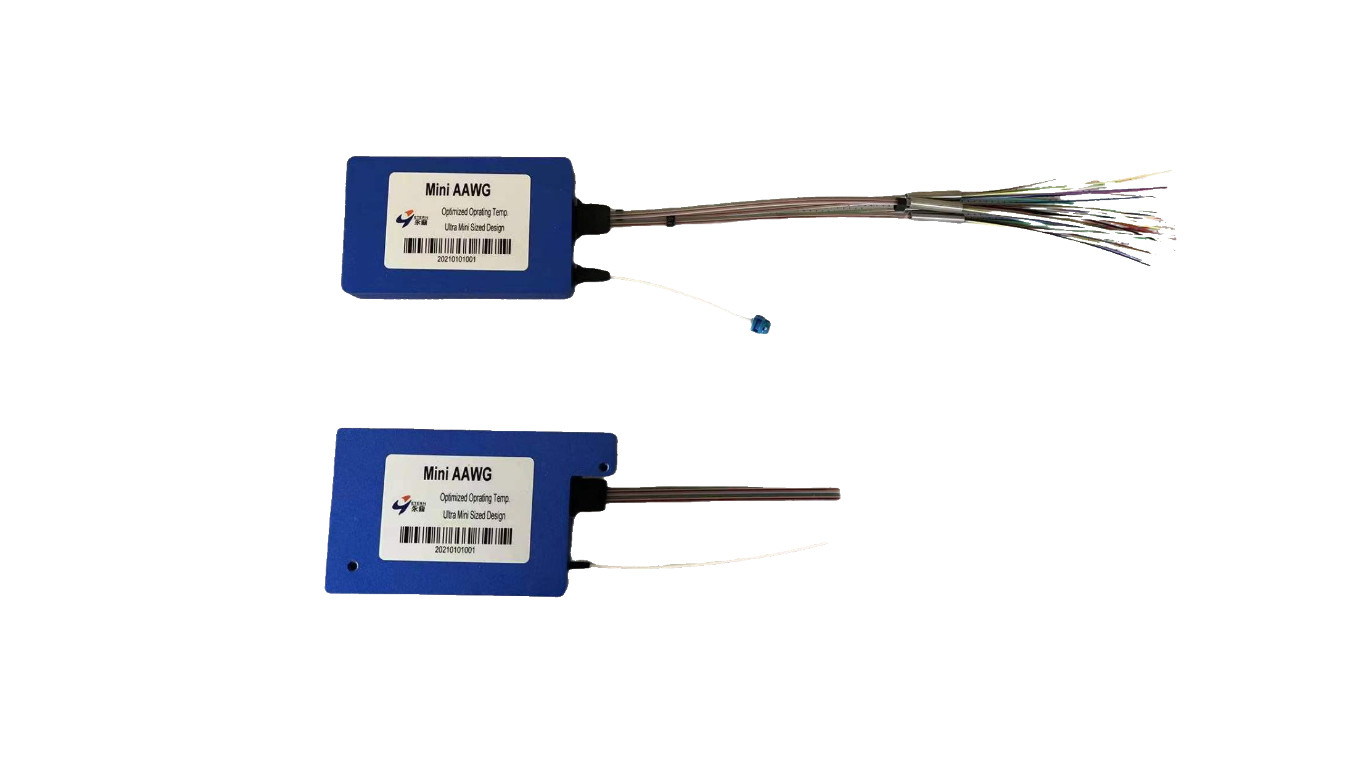

ETERNは導波管の格子（AWG）をであるCの100GHzチャネル・スペーシングでおよび必要とされた電力なしでLバンドITUの格子、作動する費用効果が大きい、高性能DWDM Mux/Demux装置配列した。
Etern AAWGは繊維の低い挿入損失、優秀なチャネルの扱う分離、容易さおよび密集したパッケージの長期信頼性を提供する。プロダクトは修飾されるTelcordia GR-1221-COREおよびGR-1209-COREおよびRoHSの不平である。
| 顧客PN | 製造業PN | 製品コード | ノート |
| AAWG-1F36-C20-0302024-MDM | AAWGの、36ch Flat-top間隔をあけること、100GHz C20-C55、LC/UPC |
| 変数 | 単位 | 価値 | |
| チャンネル番号 | 36 | ||
| チャネル・スペーシング | GHz | 100 | |
| 中心の波長 | nm | 1538.186 | 1561.419 | |
| チャネルの頻度 | THz | 192.0 ~195.5 | |
| 参照の通過帯域 | nm | ±0.1 | |
| 挿入損失 | dB | ≤5.5 | |
| 挿入損失の均等性 | dB | ≤1.5 | |
| 通過帯域のさざ波 | dB | ≤0.5 | |
| 帯域幅 | @1dB | nm | ≥ 0.4 |
| @3dB | ≥ 0.6 | ||
| 分離 | 隣接したチャネル | dB | ≥25 |
| Non-adjacentチャネル | ≥30 | ||
| 総混線 | dB | ≥21 | |
| PDL | dB | ≤0.5 | |
| PMD | ps | ≤0.5 | |
| リターン・ロス | dB | ≥40 | |
| 色彩分散 | ps/nm | ±20 | |
| 実用温度 | ℃ | -5から+65 | |
| 保管温度 | ℃ | -40から+85 | |
| 変数 | 指定 | 単位 | |
| 繊維のタイプ | 600um緩い管繊維（TBD）とのSMF-28e | ||
| 繊維の長さ | 共通繊維 | 300 （TBD） | mm |
| リボン繊維 | 200 （TBD） | mm | |
| ファン・アウト | 200 （TBD） | mm | |
| 光学アダプター（すべての港） | LC/UPC | ||
