| 製品名: | peの絶縁材ケーブル | 特徴: | 4中心 |
|---|---|---|---|
| 適用: | 音声の送信のアナログ信号 | タイプ: | HYAT |
| ハイライト: | HYAT 4の中心コミュニケーション ケーブル,2.6mm 4つの中心コミュニケーション ケーブル,固体peの絶縁材ケーブル |
||

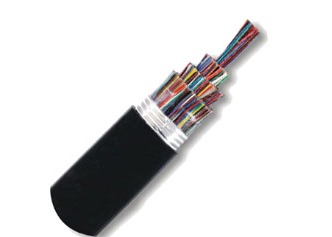

HYA HYAT 4の中心コミュニケーション ケーブル

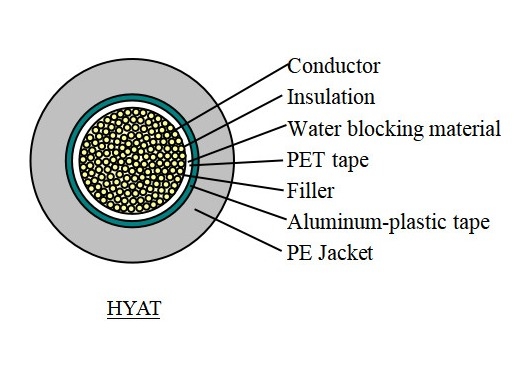

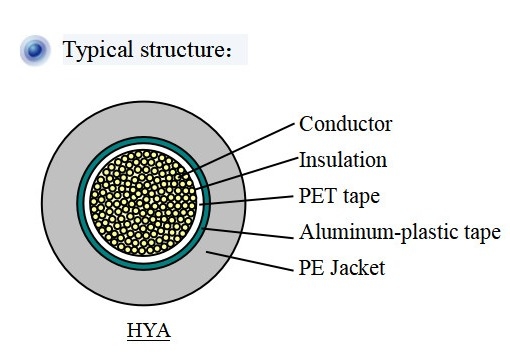

典型的な構造変数
| タイプ |
Min. Thickness （mm） |
ケーブルOD （Φmm） |
ぬれた （kg/km） |
タイプ |
Min. Thickness （mm） |
ケーブルOD （Φmm） |
ぬれた （kg/km） |
タイプ |
| HYA | 5×2×0.4 | 1.4 | 10.0 | 50 | 5×2×0.6 | 1.4 | 12.0 | 80 |
| 2400×2×0.4 | 2.4 | 75.0 | 7500 | 800×2×0.6 | 2.2 | 70.5 | 5620 | |
| 5×2×0.5 | 1.4 | 11.0 | 60 | 5×2×0.7 | 1.4 | 13.0 | 90 | |
| 1600×2×0.5 | 2.4 | 78.5 | 7700 | 600×2×0.7 | 2.2 | 68.5 | 5690 | |
| HYAT | 5×2×0.4 | 1.4 | 10.5 | 60 | 5×2×0.6 | 1.4 | 12.5 | 100 |
| 2400×2×0.4 | 2.6 | 89.0 | 9780 | 800×2×0.6 | 2.4 | 81.0 | 7420 | |
| 5×2×0.5 | 1.4 | 11.5 | 80 | 5×2×0.7 | 1.4 | 13.5 | 120 | |
| 1600×2×0.5 | 2.6 | 90.0 | 10110 | 600×2×0.7 | 2.4 | 78.5 | 7510 |
| いいえ | プロジェクト | 単位 | 性能 |
| 1 |
コンダクターDC 抵抗+20℃ |
W/km |
コンダクターODmm 0.4 0.5 0.6 0.7 MAX 148.0 95.0 65.8 48.0 |
| 2 |
絶縁抵抗 +20℃ DC 100~500V |
MW.km |
満ちている空 分10×103 3×103 |
| いいえ | プロジェクト | 単位 | 性能 |
| 1 | コンダクターの延長 | % |
0.4mm:≥10 0.5mm:≥15 0.6、0.7mm≥20 |
| 2 | 絶縁材の抗張trength | MPa |
≥16 |
| 3 | 絶縁材の延長 | % | ≥300 |
他:
| プロジェクト | 内容 |
| 適用規模 | の下の以下の音声、150kHz以下に、およびディジタル信号2048kbt/sのアナログ信号を送信するために使用される。ケーブルの働く温度は-30~+60℃であり、周囲温度はより少しより5℃ではない。 |
