| 起源の場所: | 中国 |
|---|---|
| ブランド名: | ETERN |
| 証明: | RoHS |
| モデル番号: | 6CH CCWDM |
| 最小注文数量: | 10PCS |
| 価格: | Negotiable |
| パッケージの詳細: | 単一項目 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの10K |
| 波長: | 1260nmから1620nmへの | 製品名: | cwdmのmuxのdemuxモジュール |
|---|---|---|---|
| コネクター: | LC | 繊維のタイプ: | SMF-28eまたはカスタマイズされる |
| 繊維の長さ: | カスタマイズされる | 保証: | 1year |
| 適用: | FTTH FTTB FTTXネットワーク、CWDMシステム、DWDMネットワークは、WDMシステムPONネットワークC加えたり/低下システムCATV光ファイバーシステム | 実用温度: | -40~ +85、- 10℃~+70℃ |
| ハイライト: | 6CH WDMモジュール,6CH CCWDM Mux Demux,FTTH FTTB CCWDM Mux Demux |
||

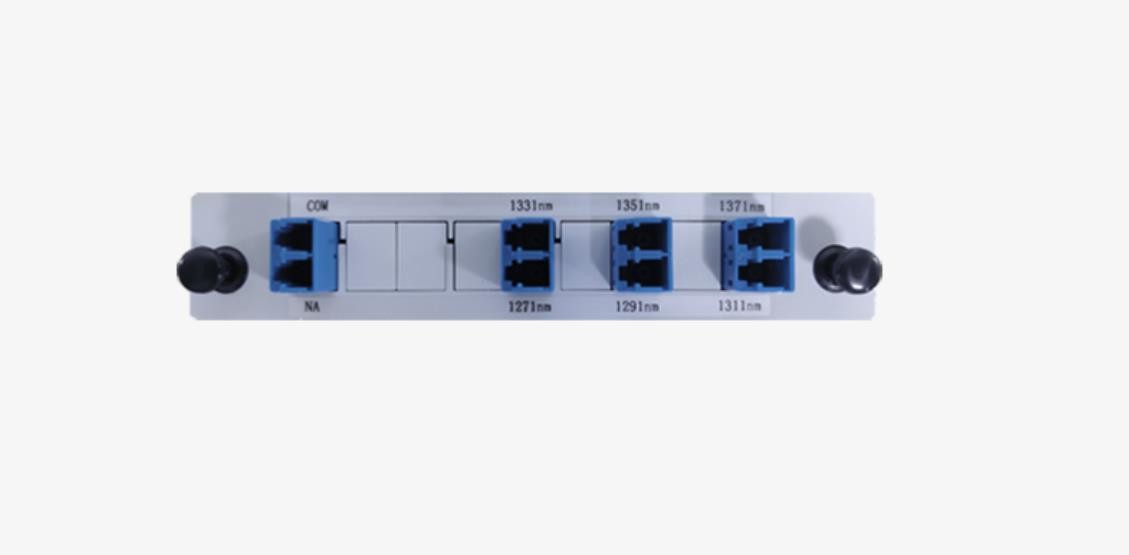

ETERNの光電子工学のCCWDM （密集したCWDM） MUX/DEMUXは費用効果が大きい複数の波長CWDMネットワークの塗布のために設計されている密集したパッケージが付いている多重チャンネルCWDM装置である。それは薄膜フィルター（TFF）技術およびおよびfree-space技術のプラットホームに基づいている。それは1270nmから1610nmに20nmチャネル・スペーシングITUの格子CWDM波長で作動する。
ETERNは港の構成（1310nm、改善および利用できる監視の港）、作動の波長、繊維のタイプ、繊維の長さ、入力コネクターおよび出力の異なった条件を満たすために金属箱で包まれる一連のカスタマイズされたCCWDM MUX/DEMUX装置をコネクター提供する。
性能指定
| 変数 | 単位 | CCWDM |
| チャネル | 6 | |
| チャネルの中心Wavelengh | nm | 1271,1291,1311,1331,1351,1371 |
| 作動の波長 | nm | 1260-1450 |
| チャネル通過帯域（@1dB） | nm | ≥CW±6.5nm |
| IL | dB | ≤1.5 |
| さざ波 | dB | ≤0.5 |
| 隣接チャネル分離 | dB | ≥25 |
| 非隣接チャネル分離 | dB | ≥30 |
| 波長の熱安定性 | nm/℃ | ≤0.005 |
| 挿入損失の熱安定性 | dB/℃ | ≤0.007 |
| PDL | dB | ≤0.2 |
| リターン・ロス | dB | ≥40 |
| 実用温度 | ℃ | -10~70 |
| 保管温度 | ℃ | -40~+85 |
| 次元 | mm | 130mmx100mmx25mm |
順序情報
| CCWDM- | ¨ | ¨ | ¨ | ¨ | ¨ | ¨ | ¨ |
| CCWDM | チャネル | 最初のチャネル | 繊維のタイプ | 繊維の長さ | コネクター | モデル | 包装 |
| 02=2チャネル | 27=1271 | 1=250um SM | 00=Adapter | 1=N/A | M=Mux | M=Module | |
| 04=4チャネル | 29=1291 | 2=900um SM | 05=0.5m | 2=FC/UPC | D=Demux | L=Socket箱 | |
| 06=6チャネル | 31=1311 | 3=2.0mm SM | 10=1.0m | 3=FC/APC | MD= | R= | |
| 08=8チャネル | 33=1331 | 4=3.0mm SM | 15=1.5m | 4=LC/UPC | Mux&Demux | ラック マウント | |
| 12=12チャネル | 35=1351 | 20=2.0m | 5=LC/APC | ||||
| 16=16チャネル | 37=1371 | ...... | 6=SC/UPC | ||||
| 18=18チャネル | ...... | XX=スペシャル | 7=SC/APC | ||||
| ...... | 59=1591 | X=スペシャル | |||||
| XX=スペシャル | 61=1611 |
