| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | RoHS |
| モデル番号: | MTP/MPOの分岐ケーブル |
| 最小注文数量: | 2pcs |
| 価格: | Negotiable |
| パッケージの詳細: | 単一項目 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの100k |
| 繊維のタイプ: | SMかMM | 適用: | FTTH FTTB FTTXネットワーク、FTTA FTTH BBU RRU RRH LTEの&基地局、ODFの内部リンクのために、部屋装置の内部リンクの、FTTH/Test equipmen |
|---|---|---|---|
| 長さ: | カスタマイズされる | 挿入損失: | ≤0.35dB |
| コネクター: | SC LC FC ST MU | 材料: | ポリ塩化ビニール、LSZH、PVC/LSZH |
| 製品名: | 繊維光学のパッチ・コード | 色: | 水かCusomized |
| 波長: | 850 nm | 繊維の計算: | 二重 |
| 品質管理: | 出荷する前の100%テスト | 光沢: | PC/UPC/APC |
| 実質の工場: | はい | ||
| ハイライト: | パッチ・コードMMのOS2の,二重繊維10G OS2のパッチ・コード,UPCの光ファイバーのパッチ・コード |
||

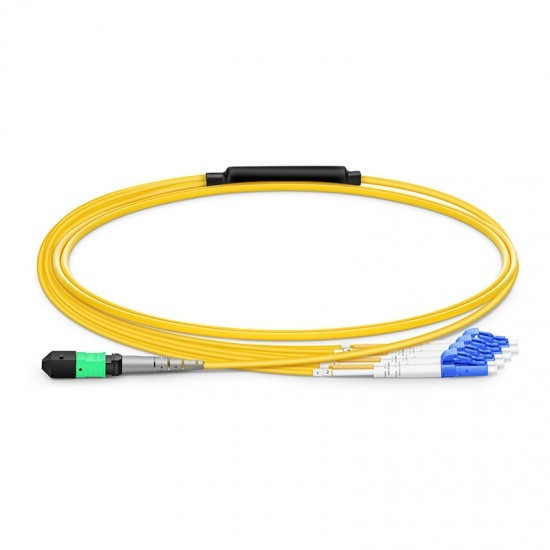

ETERN MPOの移動LCの分岐ケーブルはMPOターミナル4チャネルの配列の送受信する40G QSFP+の光学モジュールおよび10G SPF+光学モジュールの接続に主に使用される。それぞれチャネルの順序によってSFPモジュールの光学港を、先立って定めるLCの港で繊維チャネル機能を接続すれば、複式アパートのchlipsと置いてユーザーは装置を容易に接続できる。
特徴
TXのための小型、容易な関係、LCの複式アパートの固定、容易なおよびRX識別し、取付けたり、MPOおよびMTPから選ぶことができる。
適用
高密度光ファイバケーブル システム、高い統合された装置および装置の精密通信機器、QSFPの部品、データ センタの配線、40G/100G&10G/40G関係の塗布。
技術仕様
| 構造 | 記述 |
| 繊維の計算 | 8-144繊維 |
| 繊維モード | 単一モード:多重モードOS2 9/125µm:OM4 50/125µm、OM3 50/125µm |
| 繊維のブランド | 光ファイバーコーニングClearCurve®のマルチモード・ファイバおよびSMF-28®超 |
| コネクターA | 女性MTP®男性;女性MPO男性 |
| コネクターのブランド | 米国Conec MTP®、Senko MPO Plus® |
| コネクターB | LC、SC、FC、ST |
| 極性 | タイプAのタイプBのタイプC |
| ケーブルのジャケットの評価 | 充満（OFNP）低い煙ゼロ ハロゲン（LSZH）暴徒（ポリ塩化ビニール） |
技術仕様
| 構造 | 記述 |
| 繊維の計算 | 8-144繊維 |
| 繊維モード | 単一モード:多重モードOS2 9/125µm:OM4 50/125µm、OM3 50/125µm |
| 繊維のブランド | 光ファイバーコーニングClearCurve®のマルチモード・ファイバおよびSMF-28®超 |
| コネクターA | 女性MTP®男性;女性MPO男性 |
| コネクターのブランド | 米国Conec MTP®、Senko MPO Plus® |
| コネクターB | LC、SC、FC、ST |
| 極性 | タイプAのタイプBのタイプC |
| ケーブルのジャケットの評価 | 充満（OFNP）低い煙ゼロ ハロゲン（LSZH）暴徒（ポリ塩化ビニール） |
| カラー コード | MTP® | MPO | LC |
| ケーブルのジャケット | OS2:黄色 OM4:マゼンタ OM3:水 | OS2:黄色 OM4:マゼンタ OM3:水 | OS2:黄色 OM4:マゼンタ OM3:水 |
| コネクター | OS2:緑 OM4/OM3:水 | OS2:緑OM4/OM3:水 | 単一モード:青いUPC APCの緑 多重モード:ベージュ色 |
| ブーツ | 8つの繊維:灰色 12の繊維:黒い 24の繊維:赤い | 繊維8/12/24の:黒い | 単一モード:UPCの青、多重モードAPCの緑:ベージュ色 |
| 構造 | 記述 | |
| 波長（nm） | 単一モード:1310/1550多重モード:850/1300 | |
| 伝送距離 | OM4:40/100Gの150m、10G OM3の400m:40/100Gの100m、10Gの300m | |
| コネクター | MTP®/MPO | |
| 繊維モード | 単一モード | 多重モード |
| 減少（dB/km） | 1310nmの≤0.32 | 850nmの≤2.3 |
| 1550nmの≤0.18 | 1300nmの≤0.6 | |
| 挿入損失（dB） | ≤0.35 | ≤0.35 |
| リターン・ロス（dB） | APC:≥60、UPC:≥50 | UPC:≥20 |
| コネクター | LC/SC/FC/ST | |
| 繊維モード | 単一モード | 多重モード |
| 挿入損失（dB） | APC:≤0.3、UPC:≤0.2 | UPC:≤0.2 |
| リターン・ロス（dB） | APC:≥60、UPC:≥50 | UPC:≥30 |
| 物理的性質 | 記述 |
| ケーブルの直径* | 3.0mm |
| ブレイクアウトの足 | 二重:2.0mmの単信:0.9/2.0mm |
| ブレイクアウトの長さ | 0.3/0.5m |
| 最低の曲げ半径 | 単一モード:10.0mm、多重モード:7.5mm |
| 実用温度 | -10°Cへの+70°C |
| 保管温度 | -40°Cへの+85°C |
