| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | RoHS |
| モデル番号: | CWDMモジュール多重交換装置/デマルチプレクサー |
| 最小注文数量: | 2PCS |
| 価格: | Negotiable |
| パッケージの詳細: | カートン |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの150kチャネル |
| 通過帯域: | 平らで、広い通過帯域 | 質: | StabiHighの高いlityおよび高い信頼性 |
|---|---|---|---|
| 操作の性能: | 低い挿入損失、高い分離 | 適用: | エンタープライズ ネットワーク、キャンパス ネットワーク |
| チャネルいいえ。: | 16/32/40/44/48 | チャネル・スペーシング: | 100GHz、100G、200GHz、200G |
| ハイライト: | 白いWDMモジュール,平らで広い通過帯域WDMモジュール,16のチャネルのアナログの多重交換装置モジュール |
||

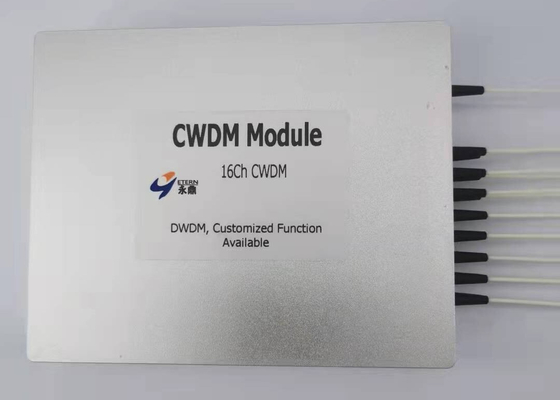

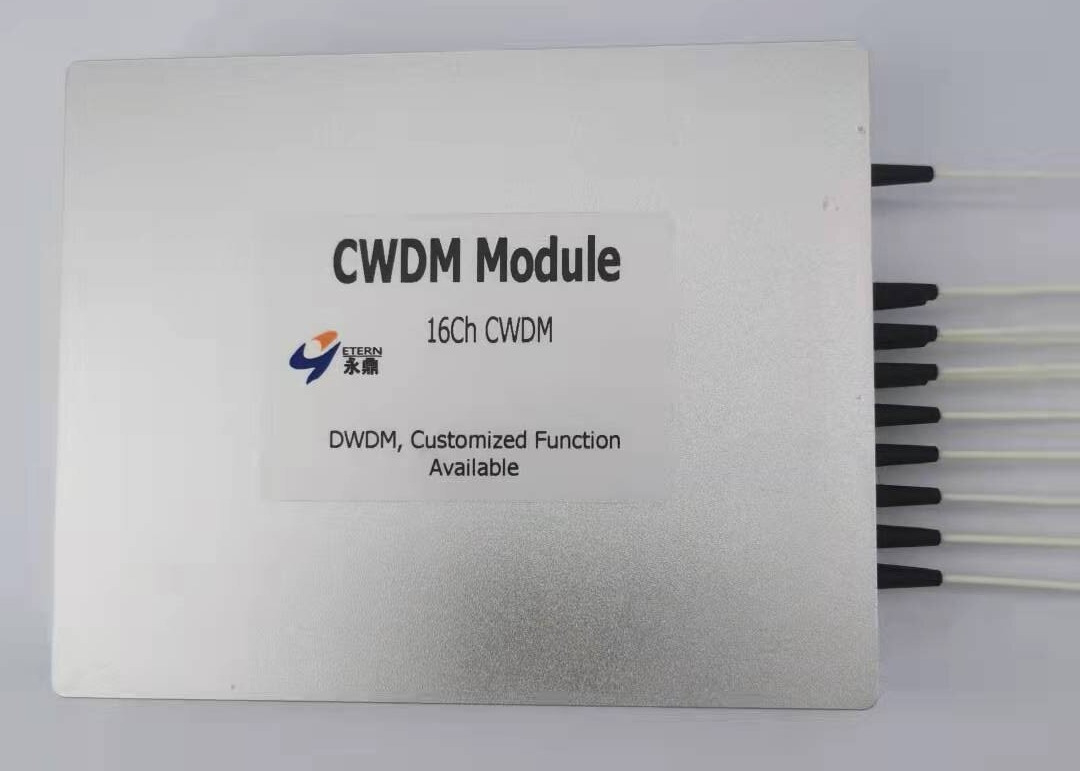

CWDMモジュール多重交換装置/デマルチプレクサー
ETERNのCWDMは包まれるの薄膜フィルター技術そして中心に基づいている。包装の選択は繊維のタイプそして統合をの完全で粗い波長分割多重方式の解決のためのapsそして探知器含んでいる。
特徴:
1. 平らで、広い通過帯域
2. 安定性が高く、信頼性
3. 低い挿入損失、高い分離
適用:
1. WDM伝達
2. 地下鉄およびアクセス ネットワーク
性能指定:
|
変数 |
|
単位 |
価値 |
|
|
|
チャネル |
|
|
2/4/8/16 |
|
|
中央波長 |
|
|
ITU-Tの格子 |
|
|
パスband@-0.5dB |
|
nm |
≥14 |
|
|
通過帯域の平坦 |
|
dB |
≤0.5 |
|
|
|
タイプ。 |
|
1.4/1.6/2.6/3.8 |
|
挿入Loss1 |
|
dB |
|
|
|
|
|
最高。 |
|
1.7/2.0/3.2/4.5 |
|
|
分極の依存した損失（PDL） |
|
dB |
≤0.1/≤0.15/≤0.22/≤0.25 |
|
|
隣接チャネル分離 |
|
dB |
≥30 |
|
|
Non-Adjacentチャネルの分離 |
|
dB |
≥45 |
|
|
リターン・ロス |
|
dB |
≥45 |
|
|
分極モード分散（PMD） |
|
ps |
≤0.1/≤0.1/≤0.15/≤0.15 |
|
|
指向性 |
|
dB |
≥50 |
|
|
実用温度 |
|
℃ |
-5から+65 |
|
|
保管温度 |
|
℃ |
-40から+85 |
発注情報:
| CWDM | - | □□ | - | □□ | - | □ | □□ | □ | - | □ | □ |
|
CWDM CH数 |
始められたCH |
繊維のタイプ |
繊維の長さ |
コネクター |
適用 |
パッケージ |
|||||
| 2=2ch | XX=1XX1 | 1=250um SM | 00=Adapter | 1=None | M=Mux | M=Module | |||||
| 4=4ch | 27=1271 | 2=900um SM | 05=0.5m | 2=FC/UPC | D=Demux | L=LGX | |||||
| 8=8ch | 33=1331 | 3=2.0mm SM | 10=1.0m | 3=FC/APC | MD=Mux及びDemux | R=Rack | |||||
| 16=16ch | ...... | 4=3.0mm SM | 15=1.5m | 4=LC/UPC | |||||||
| ...... | 20=2.0m | 5=LC/APC | |||||||||
| ...... | 6=SC/UPC | ||||||||||
| 7=SC/APC | |||||||||||
| X=Special | |||||||||||
