| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | RoHS |
| モデル番号: | CCWDMモジュール多重交換装置/デマルチプレクサー |
| 最小注文数量: | 2PCS |
| 価格: | Negotiable |
| パッケージの詳細: | カートン |
| 支払条件: | T/T |
| 通過帯域: | 平らで、広い通過帯域 | 質: | StabiHighの高いlityおよび高い信頼性 |
|---|---|---|---|
| 適用: | 長距離貨物輸送ネットワーク、地下鉄ネットワーク | チャネルいいえ。: | 8/16/32/40 |
| チャネル・スペーシング: | 100GHz、100G | 色: | 黒い白 |
| ハイライト: | 高い分離8チャネル デマルチプレクサー,1271nm 8チャネル デマルチプレクサー,薄膜フィルター密集したcwdm |
||
特徴:
1. 平らで、広い通過帯域
2. 安定性が高く、信頼性
3. 低い挿入損失、高い分離
適用:
1. WDM伝達
2. 地下鉄およびアクセス ネットワーク

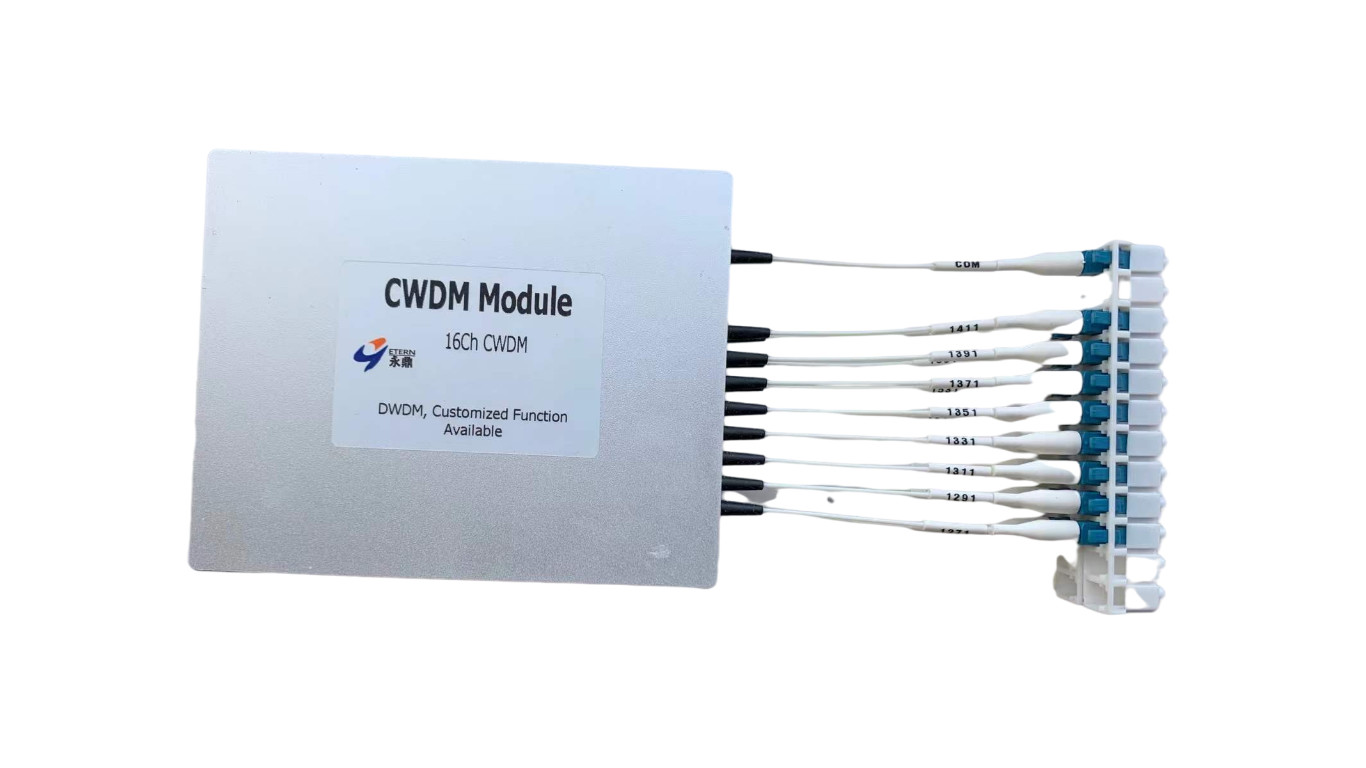

ETERNのCCWDMモジュールは薄膜フィルター（TFF）技術および自由空間のパッケージの技術に基づいている。1271の範囲に4つの-または8チャンネルCWDMの波長多重型になるか、または多重分離することを使用する| 1611nmは、改善の港任意である。
性能指定:
| 変数 | 単位 | 価値 | ||
| チャネル | 4/8 | |||
| 中央波長 | ITU-Tの格子 | |||
| チャネル・スペーシング | nm | 20 | ||
| 通過帯域 | dB | +6.5 | ||
| タイプ。 | 0.8/1.0 | |||
| 挿入Loss1 | dB | |||
| 最高。 | 1.0/1.5 | |||
| 分極の依存した損失（PDL） | dB | ≤0.2/≤0.2 | ||
| 隣接チャネル分離 | dB | ≥30 | ||
| Non-Adjacentチャネルの分離 | dB | ≥45 | ||
| リターン・ロス | dB | ≥45 | ||
| 分極モード分散（PMD） | ps | ≤0.2/≤0.2 | ||
| 指向性 | dB | ≥55 | ||
| 実用温度 | ℃ | -5から+70 | ||
| 保管温度 | ℃ | -40から+85 | ||
発注情報:
| CCWDM | - | □□ | - | □□ | - | □ | □□ | □ | - | □ | □ |
|
CCWDM CH数 |
始められたCH |
繊維のタイプ |
繊維の長さ |
コネクター |
適用 |
パッケージ |
|||||
| 2=2ch | XX=1XX1 | 1=250um SM | 00=Adapter | 1=None | M=Mux | M=Module | |||||
| 4=4ch | 27=1271 | 2=900um SM | 05=0.5m | 2=FC/UPC | D=Demux | L=LGX | |||||
| 8=8ch | 33=1331 | 3=2.0mm SM | 10=1.0m | 3=FC/APC | MD=Mux及びDemux | R=Rack | |||||
| 16=16ch | ...... | 4=3.0mm SM | 15=1.5m | 4=LC/UPC | |||||||
| ...... | 20=2.0m | 5=LC/APC | |||||||||
| ...... | 6=SC/UPC | ||||||||||
| 7=SC/APC | |||||||||||
| X=Special | |||||||||||
