| 特徴: | 超密集したパッケージ | 適用: | SDH/PDH |
|---|---|---|---|
| テストの波長（nm）: | 1530~1562 | 色: | 赤い |
| モデル: | EDFA | 働く臨時雇用者。（℃）: | -40~+70 |
| ハイライト: | DWDM OTNの繊維光学のアンプ,23dBm繊維光学のアンプ,技術的な多チャネルのアンプ |
||

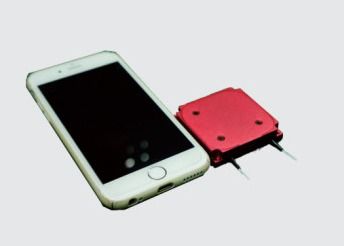

技術のマイクロEDFA多チャネル
●超密集したパッケージ
●広いoperatiing WLの範囲
●出力電力23dBmまで
●低いNF変数
適用
●DWDM OTN
●SDH/PDH
●長距離のバックボーン・ネットワーク
標準
●GB/T 16849-2008
●GR 1312中心Telcordia
| 変数 | 単位 | BA | LA | PA |
| 光学 | ||||
| 出力電力 | dBm | >23 | >17 | >5 |
| 作動の波長 | nm | 1530~1562 | 1530~1562 | 1530~1562 |
| 入力パワー | dBm | -5~+5 | -15~-5 | -30~-20 |
| 雑音指数 | dB |
≤5 @-0dBmは入った |
≤5 @-10dBmは入った |
≤4.5 @-23dBmは入った |
| 利益平坦 | dB | ≤1.5 | ≤1.2 | ≤1.2 |
| リターン・ロス | dB | >45 | >45 | >45 |
| RMS@2h | % | ≤1 | ≤1 | ≤1 |
| 繊維の直径 | mm | Φ0.9 | Φ0.9 | Φ0.9 |
| 電気 | ||||
| オペレーティング・モード | APC/AGC/ACC | APC/AGC/ACC | APC/AGC/ACC | |
| 作動の電圧 | V | 5/3.3 | 5/3.3 | 5/3.3 |
| パワー消費量 | W | ≤12 | ≤10 | ≤10 |
| パッケージ | mm | 50× 50× 10 | 50× 50× 10 | 50× 50× 10 |
| 電気インターフェイス | Picolock-8 | |||
| 環境 | ||||
| 実用温度 | ℃ | -40~+70 | -40~+70 | -40~+70 |
| 保管温度 | ℃ | -50~+80 | -50~+80 | -50~+80 |
