| 特徴: | 銀めっきの黄銅 | 製品名: | rfの同軸コネクタ |
|---|---|---|---|
| 適用: | 移動体通信 | 特性インピーダンス: | 50オーム |
| タイプ: | タイプN | 挿入損失: | 0.12dB |
| ハイライト: | タイプN RFのケーブル会議,銀めっきの真鍮RFのケーブル会議,75オームrfの同軸コネクタ |
||

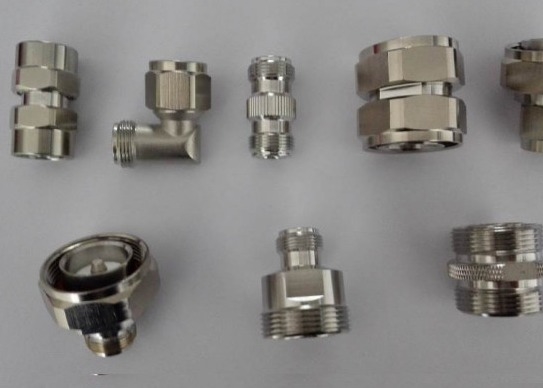

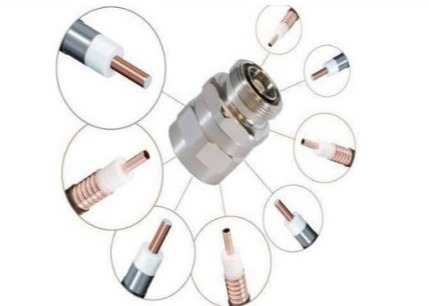

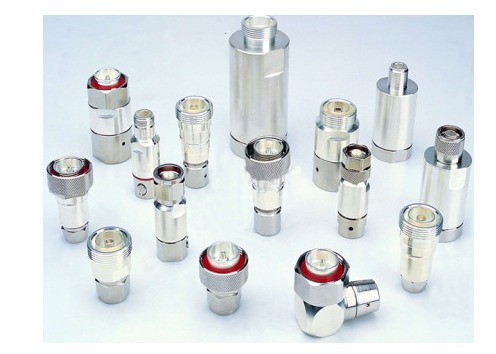

タイプN RFのケーブル会議75のオームRFの同軸コネクタ
| タイプN | タイプDIN | タイプ4.3-10 | ||
| 構造変数 | ||||
| 中央接触 | 中央ピン | 銀めっきの黄銅 | 銀めっきの黄銅 | 銀めっきの黄銅 |
| 中央ジャッキ | 銀製のめっきされた錫の青銅 | 銀製のめっきされた錫の青銅 | 銀製のめっきされた錫の青銅 | |
| 絶縁体 | PTFE | PTFE | PTFE | |
| 貝 | 三合金によってめっきされる黄銅 | 三合金によってめっきされる黄銅 | 三合金によってめっきされる黄銅 | |
| 密封の部分 | シリコーン ゴム | シリコーン ゴム | シリコーン ゴム | |
| 特性インピーダンス | 50Ω | 50Ω | 50Ω | |
| 挿入損失 | 900MHz | ≤0.12dB | ≤0.10dB | ≤0.10dB |
| 2000MHz | ||||
| VSWR | 75~500MHz | 1.08 | ≤1.08 | ≤1.08 |
| 700~1000MHz | ≤1.08 | ≤1.08 | ≤1.08 | |
| 1700~2500MHz | ≤1.10 | ≤1.10 | ≤1.10 | |
| 2500~3000MHz | ≤1.15 | ≤1.15 | ≤1.15 | |
| 3300~3800MHz | ≤1.20 | ≤1.20 | ≤1.20 | |
| 5700~5800MHz | ≤1.20 | ≤1.20 | ≤1.20 | |
| 接触抵抗 | 内部のコンダクター | ≤0.80mΩ | ≤0.40mΩ | ≤0.80mΩ |
| 外のコンダクター | ≤0.25 | ≤0.20mΩ | ≤0.60mΩ | |
| 絶縁抵抗 | 5000mΩ | ≥10000mΩ | ≥5000mΩ | |
| 抵抗電圧（最低） | 2.5 | 4.0KV | 2.5KV | |
| 定常電圧（最高） | 1.4KV | 2.7KV | 1.4KV | |
| 第三次の相互変調（2×20W） | 900MHz | ≤-155dBc | ≤-155dBc | ≤-155dBc |
| 1800MHz | ||||
| 機械特性 | ||||
| テスト ゲージの保持力 | 0.56N | ≥6N | ≥1.5N | |
| 連結のトルク | 正常なトルク | 0.7~1.1Nm | 20~28Nm | 5~15Nm |
| トルクの抗 | ≥1.7Nm | ≥30Nm | ≥18Nm | |
| 機械持久力 | 500回 | 500回 | 500回 | |
| 周囲温度 | -65~+160℃ | -65~+160℃ | -65~+160℃ | |
