| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Wuhan ETERN Optoelectronics |
| 証明: | RoHS |
| モデル番号: | WDM/DWDM/CWDMの3港装置 |
| 最小注文数量: | 10PCS |
| 価格: | Negotiable |
| パッケージの詳細: | まめ箱 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの100k |
| 波長: | 1450nmへの1610nm、1270~1610nm、Mux Demux、1260nmからの1620nmへの、1510-1570nm | 製品名: | フィルター フィルターFWDM/DWDM/WDM/CWDM |
|---|---|---|---|
| コネクター: | SC FC LC APC UPCのPC | 繊維のタイプ: | G657A1/A2 |
| 繊維の長さ: | 1.5Mはまたはカスタマイズすることができる | 保証: | 1year |
| 適用: | FTTH FTTB FTTXネットワーク、CWDMシステム、DWDMネットワークは、WDMシステムPONネットワークC加えたり/低下システムCATV光ファイバーシステム | 色: | 白い |
| ハイライト: | FTTHの密な波長部の多重交換装置,RoHSの密な波長部の多重交換装置,3左舷cwdmのmuxのdemuxモジュール |
||
ETERN 100GHz/200GHz CWDMの3港TFF装置は100GHz/200GHz CWDMの間隔のITUのチャネル・スペーシングで利用できる。これらの薄膜フィルター プロダクトは密閉およびエポキシなしの光学道の技術優秀な性能および信頼性を提供するのに利用する。
特徴
1.平らで、広い通過帯域
2.安定性が高く、信頼性
3.低い挿入損失、高い分離

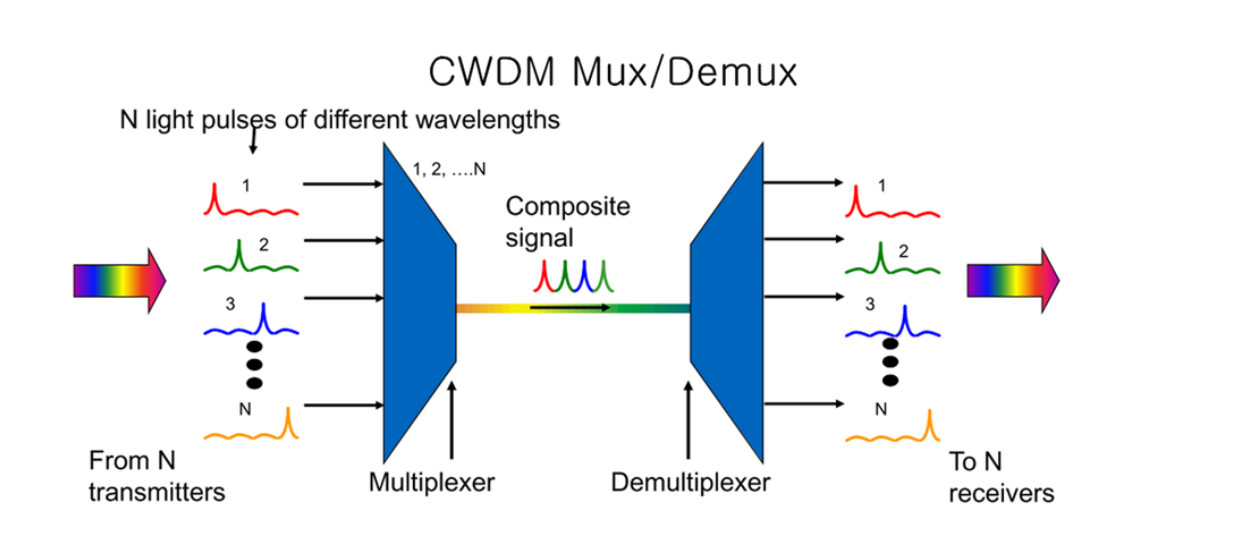

粗い波長分割多重方式は（CWDM）繊維ケーブル上の同時伝送のためのさまざまな波長で多数信号を結合する波長分割多重方式の（WDM）技術である。この受動の技術はどの議定書でもリンクに運ばれることができるように可能にする。
CWDMは波長間のチャネル・スペーシングの減少によって既存の繊維を最大にする低価格方法である。密なWDM （DWDM）および構成が必要ではないよりCWDMにチャネルごとの低価格がある。CWDMの光学装置は既存の繊維の下部組織の帯域幅を増加し、繊維の枯渇を軽減できる。
私達のCWDMの解決はこれらの異なったチャネルの変化支えたり、また/低下モジュールを加える。私達のCWDMモジュールはあなたのネットワークに右の解決を提供して私達の16チャネルmux/demuxのために堅くされた温度の等級でまた利用できる。
性能指定
| 変数 | 単位 | 価値 | ||
| チャネル | GHz | 100/200/300 | ||
| 中央波長 | nm | ITU-Tの格子 | ||
| 通過帯域の平坦 | dB | ≤0.5 | ||
| タイプ。 | 0.7 | |||
| 挿入損失 | dB | |||
| 最高。 | 0.8 | |||
| 分極の依存した損失（PDL） | dB | ≤0.15 | ||
| 隣接チャネル分離 | dB | ≥25/≥25/≥30 | ||
| Non-Adjacentチャネルの分離 | dB | ≥45 | ||
| リターン・ロス | dB | ≥45 | ||
| 分極モード分散（PMD） | ps | ≤0.15 | ||
| 指向性 | dB | ≥50 | ||
| 実用温度 | ℃ | -5から+70 | ||
| 保管温度 | ℃ | -40から+85 | ||
注: 1.コネクターによって測定されて;ILはより悪い0.3dBであり、RLは5dBコネクターによって下がるためにである。
機械次元（単位:mm）
発注情報
| WDM - | □ | □□- | □ | □□ | □ |
| 間隔 | チャネル | 繊維のタイプ | 繊維の長さ | コネクター | |
| WDM | 1=100GHz | C21=C21 | 1=250um SM | 00=Adapter | 1=None |
| 2=200GHz | C22=C22 | 2=900um SM | 05=0.5m | 2=FC/UPC | |
| C=CWDM | XX=1XX1 | 3=2.0mm SM | 10=1.0m | 3=FC/APC | |
| ...... | 4=3.0mm SM | 15=1.5m | 4=LC/UPC | ||
| 20=2.0m | 5=LC/APC | ||||
| ...... | 6=SC/UPC | ||||
| 7=SC/APC | |||||
| X=Special | |||||
