| 製品名: | 漏れやすいき線ケーブル | 特徴: | 曲がる特性 |
|---|---|---|---|
| 適用: | よのエレベーター | 質: | 長い寿命 |
| ハイライト: | 連結の漏れやすいケーブル,エレベーターの井戸の漏れやすいケーブル,曲がる特性の漏れやすいき線ケーブル |
||
エレベーターの連結の漏れやすいケーブルの曲がる特性よく
GB/T 17737.4-2013同軸コミュニケーション ケーブル–部4:漏れやすいケーブルのための部門別指定
YD/T 1119-2013コミュニケーション ケーブル-泡立ったポリオレフィンの誘電体および波形の銅管の外のコンダクターが付いているカップリングの漏れやすい同軸ケーブルの
IECの61196-4:2015同軸コミュニケーション ケーブル部分4:ケーブルを放射するための部門別指定
火の条件部分1-2の下の電気および光ファイバケーブルのIECの60332-1-2:2015テスト:単一の絶縁されたワイヤーの縦の火炎伝ぱまたは1つのkWのケーブル プロシージャのためのテストは炎をあらかじめ混合した
定義された条件の下で燃えるケーブルの煙濃度のIECの61034-2:2019の測定–パート２:試験手順および条件
ガスのIECの60754-1:2019テストはケーブルからの材料の燃焼–パート1の間に展開した:ハロゲン酸のガス内容の決定
ガスのIECの60754-2:2019テストはケーブルからの材料の燃焼–パート２の間に展開した:酸味（pHの測定によって）および伝導性の決定
製品の機能
鉱山、エレベーターの井戸および他の狭い場所で使用される;
電磁場が弱いオリエンテーション、広い働くバンド、大きい連結損失および調節の難しさの漏れやすい同軸ケーブルの表面で、区切られる終り火の放射モード;
優秀な曲がる特性、より広い働くバンドおよび長い寿命。
| プロダクト モデル |

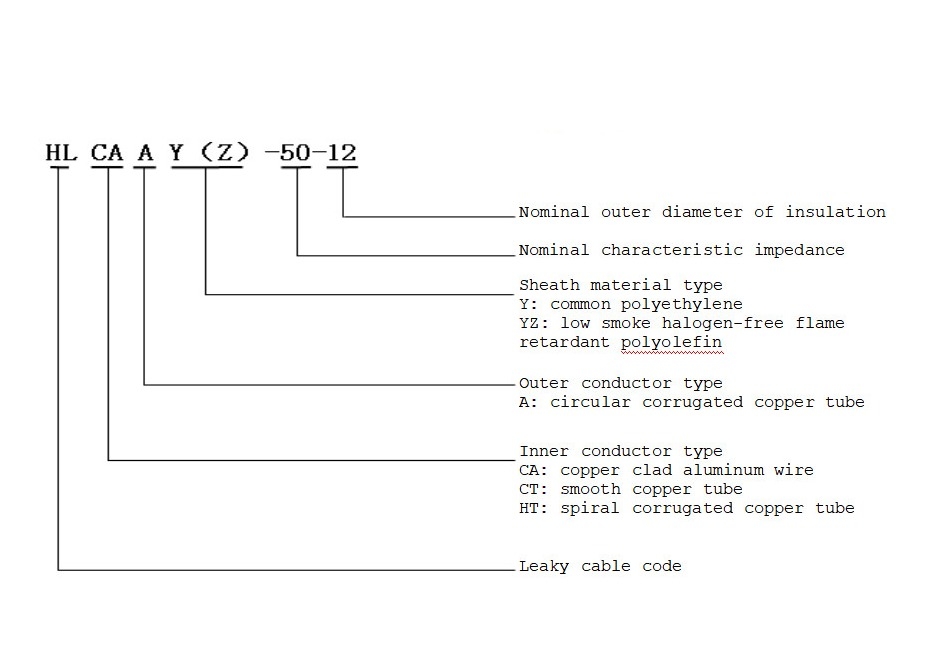

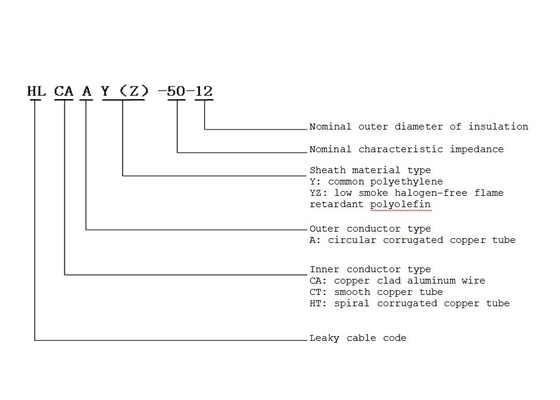

HLCAAY （Z） - 50-12 （1/2の〃） |
HLCTAY （Z） - 50-22 （7/8の〃） |
HLCTAY （Z） - 50-23 （低損失7/8の〃） |
HLCTAY （Z） - 50-32 （1-1/4 〃） |
HLHTAY （Z） - 50-42 （1-5/8 〃） |

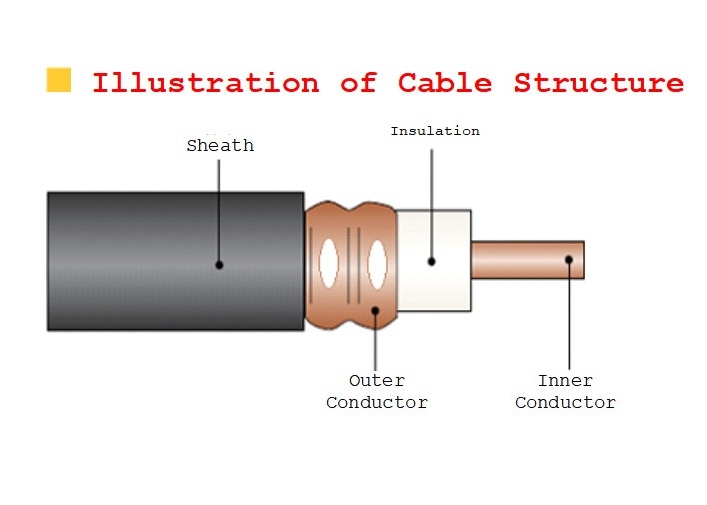

| 内部のコンダクター | 銅の覆われたアルミニウム ワイヤー | 滑らかな銅管 | 螺線形の波形の銅管 | ||
| 4.80mm | 9.00mm | 9.45mm | 13.10mm | 17.40mm | |
| 絶縁材 | 物理的泡立ったポリエチレンの絶縁材 | ||||
| 外のコンダクター | 回状の波形の銅管の製粉された穴 | ||||
| 13.90mm | 24.90mm | 25.40mm | 35.80mm | 46.50mm | |
| 外装 | 黒いポリエチレンか低い煙のハロゲンなしの炎-抑制ポリオレフィン | ||||
| 15.70mm | 27.50mm | 27.80mm | 38.80mm | 49.50mm | |
| プロダクト モデル |
HLCAAY （Z） - 50-12 （1/2の〃） |
HLCTAY （Z） - 50-22 （7/8の〃） |
HLCTAY （Z） - 50-22 （低損失7/8の〃） |
HLCTAY （Z） - 50-32 （1-1/4 〃） |
HLHTAY （Z） - 50-42 （1-5/8 〃） |
| 単一の時間の最低の曲げ半径 | 80mm | 140mm | 150mm | 200mm | 280mm |
| 多数の時（15回）の最低の曲げ半径 | 125mm | 250mm | 275mm | 380mm | 500mm |
| 最高の抗張抵抗 | 1130N | 1500N | 1700N | 2500N | 3000N |
| 設置温度 | -40℃~+70℃ | ||||
| 働く温度 | -50℃~+85℃ | ||||
| プロダクト モデル |
HLCAAY （Z） - 50-12 （1/2の〃） |
HLCTAY （Z） - 50-22 （7/8の〃） |
HLCTAY （Z） - 50-23 （7/8の〃の低损耗） |
HLCTAY （Z） - 50-32 （1-1/4 〃） |
HLHTAY （Z） - 50-42 （1-5/8 〃） |
||
| 特性インピーダンス（Ω） | 50±2 | ||||||
| 伝送速度 | 90% | ||||||
| キャパシタンス（pF/m） | 75 | ||||||
| 最低の絶縁抵抗（MΩ·km） | 10000 | ||||||
|
絶縁耐力 （V、DC、1min） |
6000 | 10000 | 10000 | 10000 | 15000 | ||
|
外装の火花テスト （V、AC有効な価値） |
8000 | 8000 | 8000 | 10000 | 10000 | ||
|
縦方向の減少 最高。 dB/100m 20℃ |
150MHz | 3.3 | 1.8 | 1.7 | 1.4 | 1.1 | |
| 450MHz | 6.0 | 3.3 | 3.1 | 2.5 | 2.0 | ||
| 700MHz | 7.7 | 4.2 | 4.0 | 3.1 | 2.6 | ||
| 800MHz | 8.3 | 4.6 | 4.4 | 3.4 | 2.9 | ||
| 900MHz | 8.8 | 4.9 | 4.7 | 3.7 | 3.1 | ||
| 1800MHz | 13.1 | 7.5 | 7.1 | 5.6 | 4.6 | ||
| 1900MHz | 13.6 | 7.7 | 7.4 | 5.8 | 4.8 | ||
| 2200MHz | 14.9 | 8.5 | 8.1 | 6.4 | 5.3 | ||
| 2400MHz | 15.7 | 9.0 | 8.6 | 6.8 | 5.6 | ||
| 2600MHz | 16.4 | 9.4 | 9.0 | 7.2 | - | ||
| 3000MHz | 17.9 | 10.3 | 9.9 | - | - | ||
| 3500MHz | 19.7 | 11.4 | 10.9 | - | - | ||
|
連結損失 dB±10dB 95%、2m |
150MHz | 78 | 78 | 75 | 80 | 84 | |
| 450MHz | 80 | 86 | 80 | 87 | 88 | ||
| 700MHz | 80 | 86 | 81 | 87 | 89 | ||
| 800MHz | 80 | 86 | 83 | 88 | 89 | ||
| 900MHz | 82 | 85 | 82 | 89 | 88 | ||
| 1800MHz | 88 | 85 | 81 | 88 | 89 | ||
| 1900MHz | 82 | 83 | 80 | 88 | 89 | ||
| 2200MHz | 85 | 83 | 81 | 88 | 89 | ||
| 2400MHz | 87 | 84 | 80 | 88 | 88 | ||
| 2600MHz | 82 | 82 | 80 | 89 | — | ||
| 3000MHz | 88 | 82 | 81 | — | — | ||
| 3500MHz | 85 | 83 | 82 | — | — | ||
| VSWR | 260~480MHz | ≤1.25 | |||||
| 820~960MHz | ≤1.25 | ||||||
| 1700~1900MHz | ≤1.30 | ||||||
| 2100~2200MHz | ≤1.30 | ||||||
| 2300~2700MHz | ≤1.30 | ||||||
