9.00mm同軸ケーブルを放射する漏れやすいケーブル5Gの移動体通信のPEの絶縁材

5G移動体通信のための漏れやすいケーブル

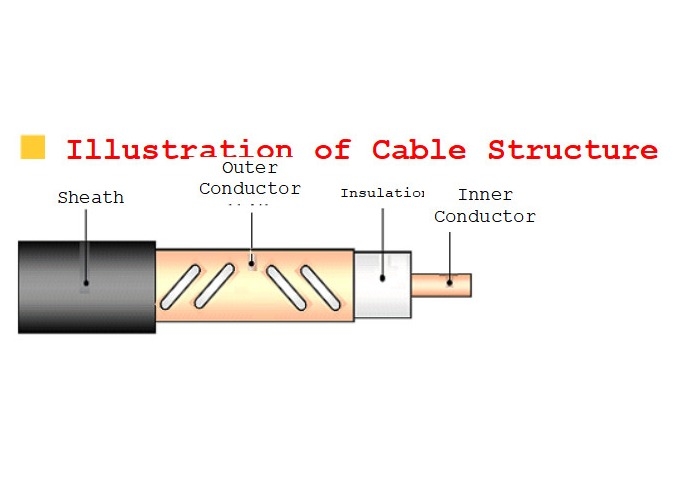

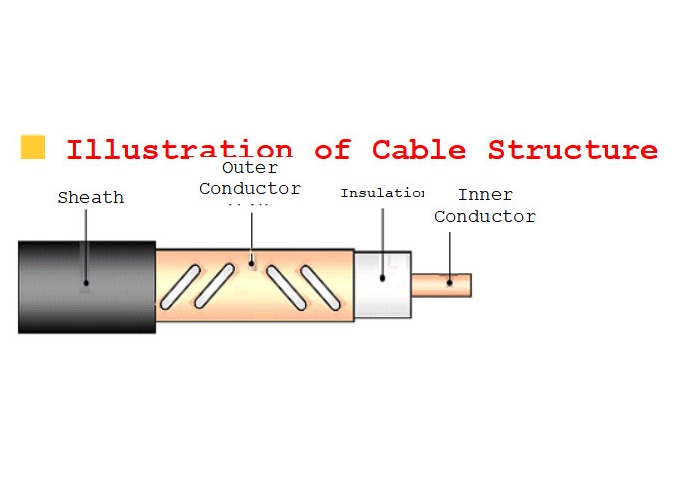

• 構造変数

  プロダクト モデル	内部のコンダクター		絶縁材	外のコンダクター		外の外装
  	材料	直径		材料	直径	材料	直径
  HLRCTCY （Z） - 50-22G （7/8"）	滑らかな銅管	9.00mm	物理的泡立ったポリエチレンの絶縁材	包まれるパンチ穴の銅のストリップの着陸の端の縦方向	24.00mm	黒いポリエチレンか低い煙のハロゲンなしの炎-抑制ポリオレフィン	27.80mm
  HLRCTCY （Z） - 50-32G （1-1/4」）	螺線形の波形の銅管	13.90mm			34.00mm		38.00mm


• 機械及び環境の特性

  プロダクト モデル	単一の時間の最低の曲げ半径	多数の時（15回）の最低の曲げ半径	最高の抗張抵抗	設置温度	働く温度
  HLRCTCY （Z） - 50-22G （7/8"）	250mm	300mm	1300N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY （Z） - 50-32G （1-1/4」）	400mm	500mm	2000N


• 電気特性

  プロダクト モデル		HLRCTCY （Z） - 50-22G （7/8"）	HLRCTCY （Z） - 50-32G （1-1/4」）
  			1	2
  平均特性インピーダンス（Ω）		50±2
  伝送速度		90%
  キャパシタンス（pF/m）		76
  絶縁耐力（V、DC、1min）		10000	10000
  最低の絶縁抵抗（MΩ·km）		10000
  外装の火花テスト（V、ACの有効な価値）		8000	10000
  縦方向の減少 dB/100m ±5%の20℃	700MHz	3.8	2.5	—
  	800MHz	4.0	2.7	—
  	900MHz	4.2	3.1	—
  	1800MHz	6.6	4.5	4.8
  	1900MHz	6.8	4.8	5.1
  	2000MHz	7.1	5.3	5.5
  	2200MHz	7.8	5.6	5.9
  	2400MHz	8.5	6.1	6.3
  	2600MHz	9.3	6.6	6.8
  	2700MHz	10.0	6.9	7.1
  	3300MHz	12.2	8.8	9.0
  	3400MHz	13.6	9.1	9.4
  	3500MHz	14.3	10.1	10.5
  	3600MHz	15.1	10.8	11.2
  	3700MHz	15.9	12.1	12.5
  連結損失 dB±5dB 95%、2m	700MHz	85	85	—
  	800MHz	83	78	—
  	900MHz	79	75	—
  	1800MHz	76	72	70
  	1900MHz	75	68	71
  	2000MHz	75	72	70
  	2200MHz	75	72	70
  	2400MHz	70	73	70
  	2600MHz	72	73	71
  	2700MHz	73	73	70
  	3300MHz	72	71	70
  	3400MHz	68	71	70
  	3500MHz	68	71	70
  	3600MHz	68	71	70
  	3700MHz	70	71	70
  VSWR	703~960MHz	≤1.30	≤1.30	—
  	1700~1900MHz	≤1.30	≤1.30	≤1.30
  	1920~2025MHz	≤1.30	≤1.30	≤1.30
  	2110~2200MHz	≤1.30	≤1.30	≤1.30
  	2300~2400MHz	≤1.30	≤1.30	≤1.30
  	2515~2675MHz	≤1.35	≤1.35	≤1.35
  	3300~3700MHz	≤1.40	≤1.40	≤1.40
