波形の管の極度の適用範囲が広い同軸ケーブル50のオームHCAHY

波形の管の極度の適用範囲が広い同軸ケーブル50のオームHCAHY

• 実行される標準
• YD/Tの1092-2013テレコミュニケーション ケーブル-泡立ったポリオレフィンの誘電体、外のコンダクター、無線コミュニケーションのための50オームの無線周波数の同軸ケーブルの
• YD/Tの1119-2014テレコミュニケーション ケーブル-無線コミュニケーションのための泡立ったポリエチレンの誘電体そして波形の管の極度の適用範囲が広い無線周波数の同軸ケーブルの
• GB/T 17737.1-2013同軸コミュニケーション ケーブル–パート1:一般的な指定-概要、定義および条件
• IECの61196-9:2014同軸コミュニケーション ケーブル部分9:RFの適用範囲が広いケーブルのための部門別指定
• 火の状態–部1-2の下の電気および光ファイバケーブルのIECの60332-1-2:2015テスト:単一の絶縁されたワイヤーの縦の火炎伝ぱまたは1つのkWのケーブル プロシージャのためのテストは炎をあらかじめ混合した
• 定義された条件部分2の下で燃えるケーブルの煙濃度のIECの61034-2:2019の測定:試験手順および条件
• ガスのIECの60754-1:2019テストはケーブルからの材料の燃焼–パート1の間に展開した:ハロゲン酸のガス内容の決定
• ガスのIECの60754-2:2019テストはケーブルからの材料の燃焼–パート２の間に展開した:酸味（pHの測定によって）および伝導性の決定
  • 製品の機能

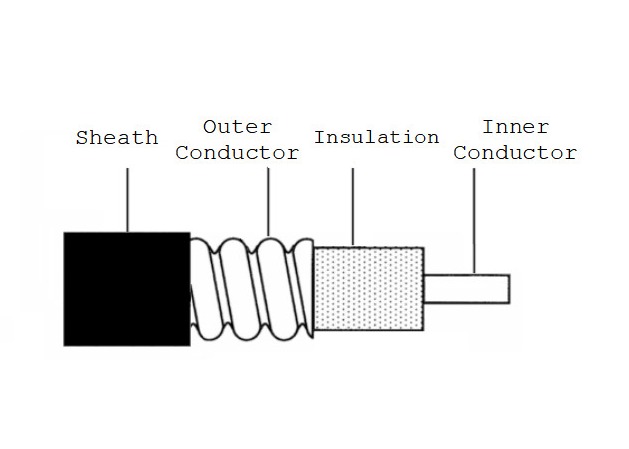

• 極度の適用範囲が広いRFの同軸ケーブルは大きい波形の深さおよび非常に高い柔軟性の螺線形の波形の構造の外のコンダクターを、使用する;

• それはアセンブリの形で適用の設計で主に使用される。

• 構造変数

• プロダクト モデル	内部のコンダクター		絶縁材	外のコンダクター		外の外装
  	タイプ	直径		タイプ	直径	タイプ	直径
  HCAHY （Z） - 50-5 （極度の適用範囲が広い1/4"）	銅の覆われたアルミニウム ワイヤー	1.90mm	物理的泡立ったポリエチレンの絶縁材	螺線形の波形の銅管	6.40mm	黒いポリエチレンか低い煙のハロゲンなしの炎-抑制ポリオレフィン	7.50mm
  HCAHY （Z） - 50-7 （極度の適用範囲が広い3/8"）	銅の覆われたアルミニウム ワイヤー	2.60mm			9.00mm		10.00mm
  HCAHY （Z） - 50-9 （極度の適用範囲が広い1/2」）	銅の覆われたアルミニウム ワイヤー	3.55mm			12.00mm		13.30mm

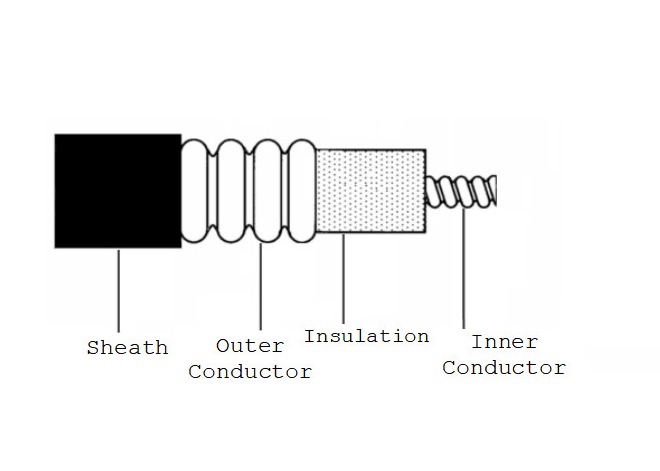

  HHTAY （Z） - 50-21 （極度の適用範囲が広い7/8"）	螺線形の波形の銅管	9.40mm		回状の波形の銅管	24.90mm		27.50mm
  HHTAY （Z） - 50-31 （極度の適用範囲が広い1-1/4」）	螺線形の波形の銅管	13.60mm			35.80mm		38.50mm


• 機械及び環境の特性

  プロダクト モデル	単一の時間の最低の曲げ半径	多数の時（15回）の最低の曲げ半径	最高の抗張抵抗	設置温度	働く温度
  HCAHY （Z） - 50-5 （極度の適用範囲が広い1/4"）	12mm	25mm	680N	-55℃~+85℃	-40℃~+70℃
  HCAHY （Z） - 50-7 （極度の適用範囲が広い3/8"）	15mm	50mm	950N
  HCAHY （Z） - 50-9 （極度の適用範囲が広い1/2」）	17mm	55mm	800N
  HHTAY （Z） - 50-21 （極度の適用範囲が広い7/8"）	90mm	130mm	1020N
  HHTAY （Z） - 50-31 （極度の適用範囲が広い1-1/4」）	150mm	200mm	1800NElectrical特性

• 電気特性

  プロダクト モデル			HCAHY （Z） - 50-5 （極度の適用範囲が広い1/4"）	HCAHY （Z） - 50-7 （極度の適用範囲が広い3/8"）	HCAHY （Z） - 50-9 （極度の適用範囲が広い1/2」）	HHTAY （Z） - 50-21 （極度の適用範囲が広い7/8"）	HHTAY （Z） - 50-31 （極度の適用範囲が広い1-1/4」）
  平均特性インピーダンス（Ω）			50±2
  伝送速度（30~200MHz）			83%	82%	83%	88%	88%
  キャパシタンス（pF/m）			77	76	76	76	76
  絶縁耐力 （V、DC、1min）			2000年	2500	2500	6000	10000
  最低の絶縁抵抗（MΩ·km）			5000	5000	10000	10000	10000
  外装の火花テスト （V、ACの有効な価値）			3000	3000	5000	8000	10000
  最高の減少係数 （dB/100m） （20℃）		70MHz	5.28	3.51	2.87	1.12	0.88
  		100MHz	6.35	4.23	3.40	1.33	1.04
  		150MHz	7.83	5.24	4.18	1.62	1.28
  		200MHz	9.08	6.10	4.85	1.88	1.48
  		350MHz	12.11	8.22	6.54	2.53	2.01
  		450MHz	13.80	9.41	7.50	2.90	2.30
  		700MHz	17.38	11.98	9.57	3.69	2.95
  		800MHz	18.64	12.89	10.31	3.97	3.19
  		900MHz	19.84	13.76	11.01	4.24	3.41
  		1400MHz	25.08	17.65	14.15	5.43	4.41
  		1800MHz	28.71	20.39	16.35	6.26	5.11
  		1900MHz	29.56	21.04	16.87	6.46	5.28
  		2000MHz	30.39	21.68	17.39	6.65	5.44
  		2100MHz	31.20	22.30	17.89	6.84	5.61
  		2200MHz	32.00	22.91	18.38	7.02	5.77
  		2300MHz	32.78	23.52	18.87	7.20	5.92
  		2400MHz	33.55	24.11	19.34	7.38	6.08
  		2500MHz	34.31	24.70	19.81	7.56	6.23
  		2600MHz	35.05	25.28	20.28	7.73	6.38
  		2700MHz	35.78	25.85	20.74	7.90	6.53
  		3000MHz	37.91	27.52	22.07	8.40	6.96
  		3300MHz	39.96	29.14	23.37	8.88	7.38
  		3800MHz	43.21	31.73	25.43	9.64	8.06
  		4400MHz	46.90	34.69	27.80	10.51	/
  		5000MHz	50.39	37.53	30.06	11.34	/
  		5800MHz	54.81	41.17	32.94	/	/
  最高VSWR	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/
