HCTAYの無線コミュニケーションのための適用範囲が広い低損失の同軸ケーブルの白い低損失

通常のRFの同軸ケーブル

• 実行される標準
• YD/Tの1092-2013テレコミュニケーション ケーブル-泡立ったポリオレフィンの誘電体、外のコンダクター、無線コミュニケーションのための50オームの無線周波数の同軸ケーブルの
• GB/T 17737.1-2013同軸コミュニケーション ケーブル–パート1:一般的な指定-概要、定義および条件
• IECの61196-9:2014同軸コミュニケーション ケーブル部分9:RFの適用範囲が広いケーブルのための部門別指定
• 火の状態–部1-2の下の電気および光ファイバケーブルのIECの60332-1-2:2015テスト:単一の絶縁されたワイヤーの縦の火炎伝ぱまたは1つのkWのケーブル プロシージャのためのテストは炎をあらかじめ混合した
• 定義された条件部分2の下で燃えるケーブルの煙濃度のIECの61034-2:2019の測定:試験手順および条件
• ガスのIECの60754-1:2019テストはケーブルからの材料の燃焼–パート1の間に展開した:ハロゲン酸のガス内容の決定
• ガスのIECの60754-2:2019テストはケーブルからの材料の燃焼–パート２の間に展開した:酸味（pHの測定によって）および伝導性の決定
  • 製品の機能
• 通常のRFの同軸ケーブルはより高い機械強さおよびある特定の曲がる特性とあるのに円の波形の構造の外のコンダクターを、使用する。
• 通常のRFの同軸ケーブルにより高い自動防漏式の性能および優秀な湿気抵抗がある。
•

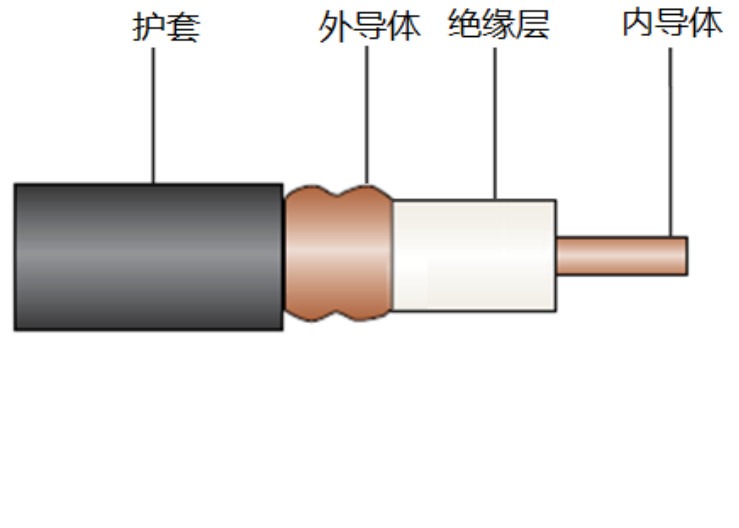

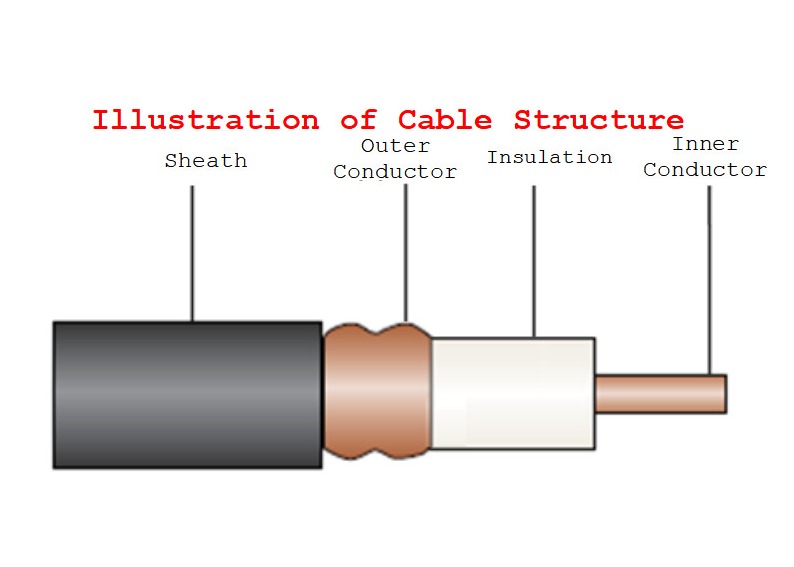

• 構造変数

• プロダクト モデル	内部のコンダクター		絶縁材	外のコンダクター		外の外装
  	タイプ	直径		タイプ	直径	タイプ	直径
  HCAAY （Z） - 50-6 （1/4"）	銅の覆われたアルミニウム ワイヤー	2.60mm	物理的泡立ったポリエチレンの絶縁材	回状の波形の銅管	7.70mm	黒いポリエチレンか低い煙のハロゲンなしの炎-抑制ポリオレフィン	8.80mm
  HCAAY （Z） - 50-8 （3/8"）	銅の覆われたアルミニウム ワイヤー	3.10mm			9.50mm		10.80mm
  HCAAY （Z） - 50-12 （1/2」）	銅の覆われたアルミニウム ワイヤー	4.80mm			13.90mm		15.80mm
  HCTAY （Z） - 50-22 （7/8"）	滑らかな銅管	9.00mm			24.90mm		27.50mm
  HCTAY （Z） - 50-23 （低損失の7/8"）	滑らかな銅管	9.45mm			25.40mm		27.80mm
  HCTAY （Z） - 50-32 （1-1/4」）	滑らかな銅管	13.10mm			35.80mm		38.50mm
  HHTAY （Z） - 50-42 （1-5/8」）	螺線形の波形の銅管	17.40mm			46.50mm		49.50mm

機械及び環境の特性

電気特性

• プロダクト モデル			HCAAY （Z） - 50-6 （1/4"）	HCAAY （Z） - 50-8 （3/8"）	HCAAY （Z） - 50-12 （1/2」）	HCTAY （Z） - 50-22 （7/8"）	HCTAY （Z） - 50-23 （低損失の7/8"）	HCTAY （Z） - 50-32 （1-1/4」）	HHTAY （Z） - 50-42 （1-5/8」）
  平均特性インピーダンス（Ω）			50±2
  伝送速度（30~200MHz）			86%	88%	88%	88%	88%	88%	88%
  キャパシタンス（pF/m）			77	76	76	76	76	76	76
  絶縁耐力 （V、DC、1min）			2000年	2500	6000	10000	10000	10000	15000
  最低の絶縁抵抗（MΩ·km）			5000	5000	10000	10000	10000	10000	10000
  外装の火花テスト （V、ACの有効な価値）			3000	5000	8000	8000	8000	10000	10000
  最高の減少係数 （dB/100m） （20℃）		70MHz	3.49	2.95	1.90	0.89	0.95	0.76	0.63
  		100MHz	4.22	3.53	2.30	1.16	1.15	0.93	0.77
  		150MHz	5.22	4.35	2.85	1.49	1.42	1.17	0.96
  		200MHz	6.08	5.05	3.31	1.76	1.66	1.37	1.12
  		350MHz	8.20	6.78	4.44	2.38	2.23	1.85	1.54
  		450MHz	9.39	7.75	5.06	2.72	2.55	2.12	1.77
  		700MHz	11.96	9.83	6.40	3.45	3.25	2.71	2.28
  		800MHz	12.87	10.57	6.87	3.71	3.50	2.92	2.46
  		900MHz	13.75	11.27	7.31	3.96	3.73	3.13	2.64
  		1400MHz	17.64	14.38	9.29	5.08	4.79	4.03	3.44
  		1800MHz	20.38	16.55	10.66	5.88	5.53	4.68	4.01
  		1900MHz	21.02	17.06	10.99	6.07	5.70	4.83	4.15
  		2000MHz	21.66	17.56	11.30	6.26	5.88	4.98	4.28
  		2100MHz	22.29	18.05	11.61	6.44	6.05	5.13	4.42
  		2200MHz	22.90	18.53	11.92	6.62	6.21	5.28	4.55
  		2300MHz	23.51	19.01	12.22	6.81	6.38	5.42	4.68
  		2400MHz	24.10	19.48	12.51	6.98	6.54	5.57	4.80
  		2500MHz	24.69	19.93	12.80	7.16	6.70	5.71	4.93
  		2600MHz	25.27	20.39	13.09	7.34	6.85	5.85	5.06
  		2700MHz	25.84	20.83	13.37	7.51	7.01	5.99	5.18
  		3000MHz	27.51	22.14	14.19	8.02	7.46	6.39	/
  		3300MHz	29.13	23.39	14.97	8.51	7.90	6.78	/
  		3800MHz	31.73	25.40	16.23	9.31	8.60	7.42	/
  		4400MHz	34.70	27.68	17.66	10.24	9.40	/	/
  		5000MHz	37.55	29.86	19.02	11.14	10.17	/	/
  		5800MHz	41.19	32.64	20.75	/	/	/	/
  最高VSWR	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/	/	/
