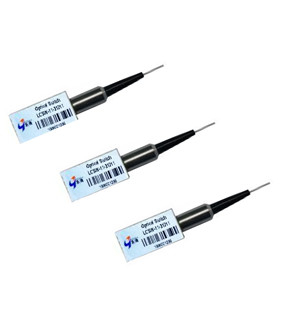

光ファイバースイッチULTRA-MINI 1X1/1X2/2X2BYPASS
特徴:
1.低い挿入損失及び十字の話
2. 広い作動の波長範囲
3. 二方向
適用:
1. ネットワークの保護及び復帰
2. チャネルの妨害
3. モジュール及びシステム統合
4. 器械使用
5. 構成可能OADM
性能指定:
| 変数 | 単位 | 単モード | 多重モード | ||
|
作動の波長 1x1、1x2 挿入Loss1、2 2x2B |
nm
dB |
1290~1330および/または1525~1610 |
≤ 0.8 ≤ 0.9 |
850または850&1310 | |
| Loss1の2分極の依存した損失の波長の依存した損失を戻しなさい | dB dB dB |
≥ 45 ≤ 0.1 ≤ 0.2 |
≥ 30
≤ 0.3 |
||
|
混線 反復性 |
dB dB |
≥ 55 |
≤ ±0.02 |
≥ 30 | |
| スイッチ時間 | 氏 | ≤ 4 | |||
| 耐久性 | 時 | ≥ 107 | |||
| スイッチ電圧 | VDC | 2.7~3.3か4.5~5.5 | |||
|
運転する30~36@3Vの掛け金を降ろすまたはスイッチ現在のmAを運転する20~24@5V 運転するか、または28~34@5Vの運転42~51@3Vの非掛け金を降ろすこと |
|||||
|
実用温度操作の湿気の保管温度の貯蔵の湿気を扱う力 繊維のタイプ |
MW °C %RH °C %RH |
コーニングSMF-28e繊維 |
≤ 500 -5~+65 5~95 -40~+85 5~95 MMF 50/125または62.5/125 |
||
| ピグテールのタイプ パッケージ次元 |
mm |
250mmの裸繊維か900mmの緩い管27.0L X 10.4W X 7.2H | |||
注: 1.コネクターなしで測定されて;ILはより悪い0.3dBであり、RLは5dBコネクターによって下がるためにである
2.多重モードのタイプのためのLEDまたはVSCELの光学源と測定されて
機械次元（単位:mm）
電気ピン定義
|
タイプ |
軽い道 |
ドライブPIN |
モニター |
||||
|
1x1 |
1x2 |
2x2B |
1 |
8 |
3-4,5-6 |
2-3,6-7 |
|
|
掛け金を降ろすこと |
1- 2 |
1- 2 |
1- 2/3-4 |
V+ |
GND |
終わり |
開いた |
|
- |
1- 3 |
1- 4 |
GND |
V+ |
開いた |
終わり |
|
|
非掛け金を降ろすこと |
1- 2 |
1- 2 |
1- 2/3-4 |
V+ |
GND |
終わり |
開いた |
|
- |
1- 3 |
1- 4 |
GND |
GND |
開いた |
終わり |
|
機能図表
発注情報:
|
LCSW |
- |
□□□ |
- |
□ |
|
□ |
□ |
□ |
□ |
|
オプティカル スイッチ スイッチ タイプ |
波長 |
|
スイッチ モード |
繊維のタイプ |
繊維の長さ |
コネクター |
|||
|
M11=Mini 1x1 |
1=1310nm |
|
1=Latching |
1=250um SM |
1=0.5m |
1=None |
|||
|
M12=Mini 1x2 |
2=1550nm |
|
2=Non-latching |
2=900um SM |
2=1m |
2=FC/UPC |
|||
|
M22B=Mini 2x2のバイパス |
3=1310&1550nm |
|
|
3=250um 62.5/125 |
3=2m |
3=FC/APC |
|||
|
|
4=850nm |
|
|
4=900um 62.5/125 |
X=Specify |
4=LC/UPC |
|||
|
|
5=850&1310nm |
|
|
5=250um 50/125 |
|
5=LC/APC |
|||
|
|
X=Special |
|
|
6=900um 50/125 |
|
6=SC/UPC |
|||
|
|
|
|
|
X=Special |
|
7=SC/APC |
|||
|
|
|
|
|
|
|
X=Specify |
|||
